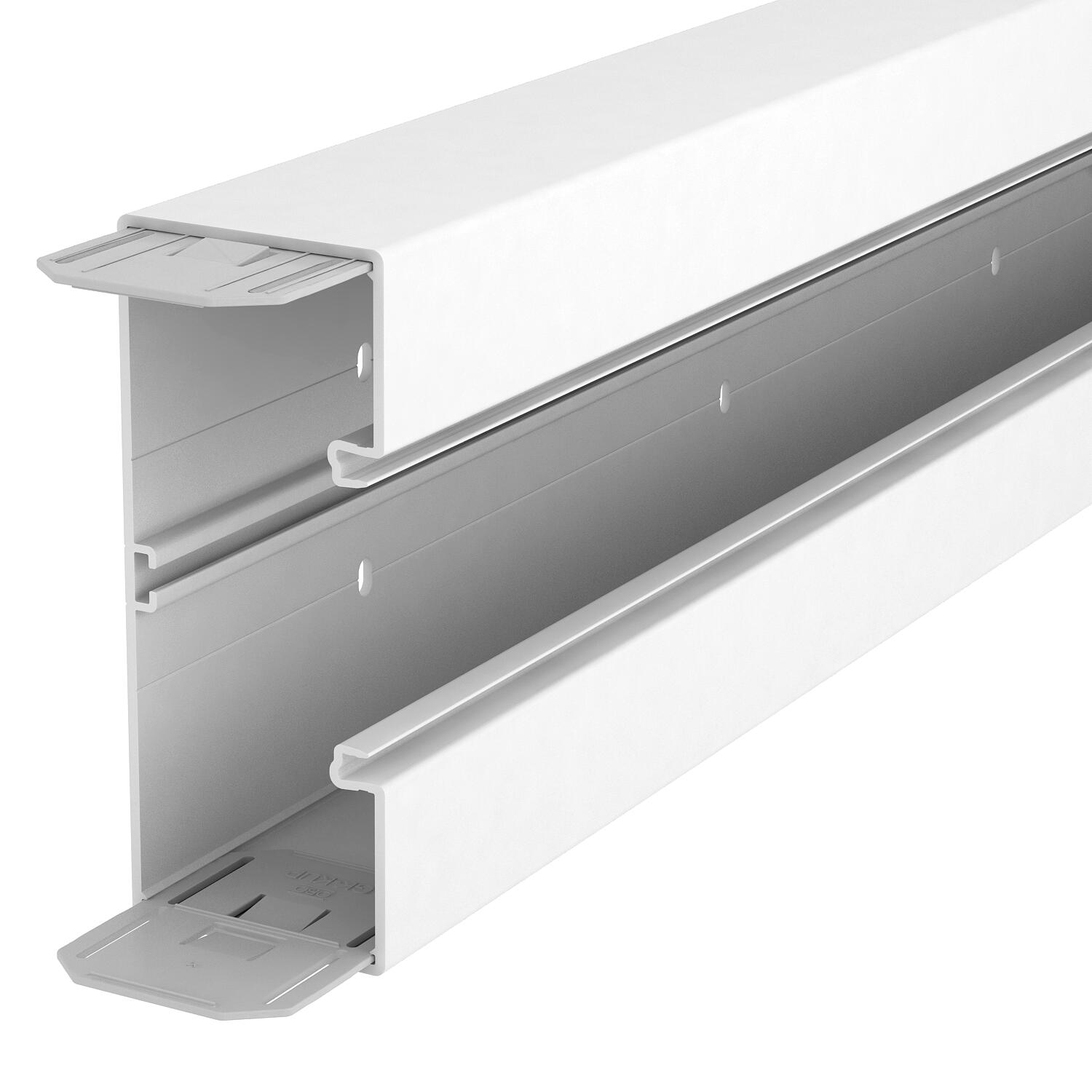

Wandgoot Rapid 80, kanaalbreedte 170, kanaalhoogte 70, halogeenvrij

Art.nr. 6114300 | EAN 4012196451180

6114300 / GKH-70170RW
2000 mm
zuiver wit; RAL 9010
Productbeschrijving
Productbeschrijving
GKH installatiekanaal van halogeenvrij PC/ABS, geschikt voor montage direct op de wand of op wandconsoles. Voor de bevestiging is het kanaal voorzien van perforaties. Het GKH installatiekanaal heeft een C-rail op de bodem voor het bevestigen van een scheidingsschot van kunststof. In de inbouwdozen uit de serie 71GD... kunnen alle schakelaarprogramma's in draagring- en draagbeugelmodel als ook Module 45-apparaten worden geïnstalleerd. De systeemopening is 76,5 mm. Per kanaallengte is aan één zijde een koppeling voorgemonteerd.


Het deksel moet afzonderlijk worden besteld.
De deksels zijn niet inbegrepen en moeten afzonderlijk besteld worden.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • GEK-K-wandgoot, kanaaldiepte 70 mm
  • Wandmontage
  • Consolemontage
  • Sleufbreedte 80 mm
  • Inbouwapparatuur
  • Veiligheidscontactdoos
Technische gegevens

Technische gegevens

Aantal deksels 1
Aantal insteekbare scheidingswanden 1
Antibacteriële behandeling nee
Beschermfolie ja
Beschermingsgraad IP 30
Beschermingsgraad IK-code IK08
Bodemperforatie met deksel en bodemperforatie
Breedte 170 mm
CO₂-voetafdruk (GWP) van wieg tot poort 8,6779 kg CO₂e / 1 Meter
Deksel meegeleverd nee
Dekselbreedte 76,5 mm

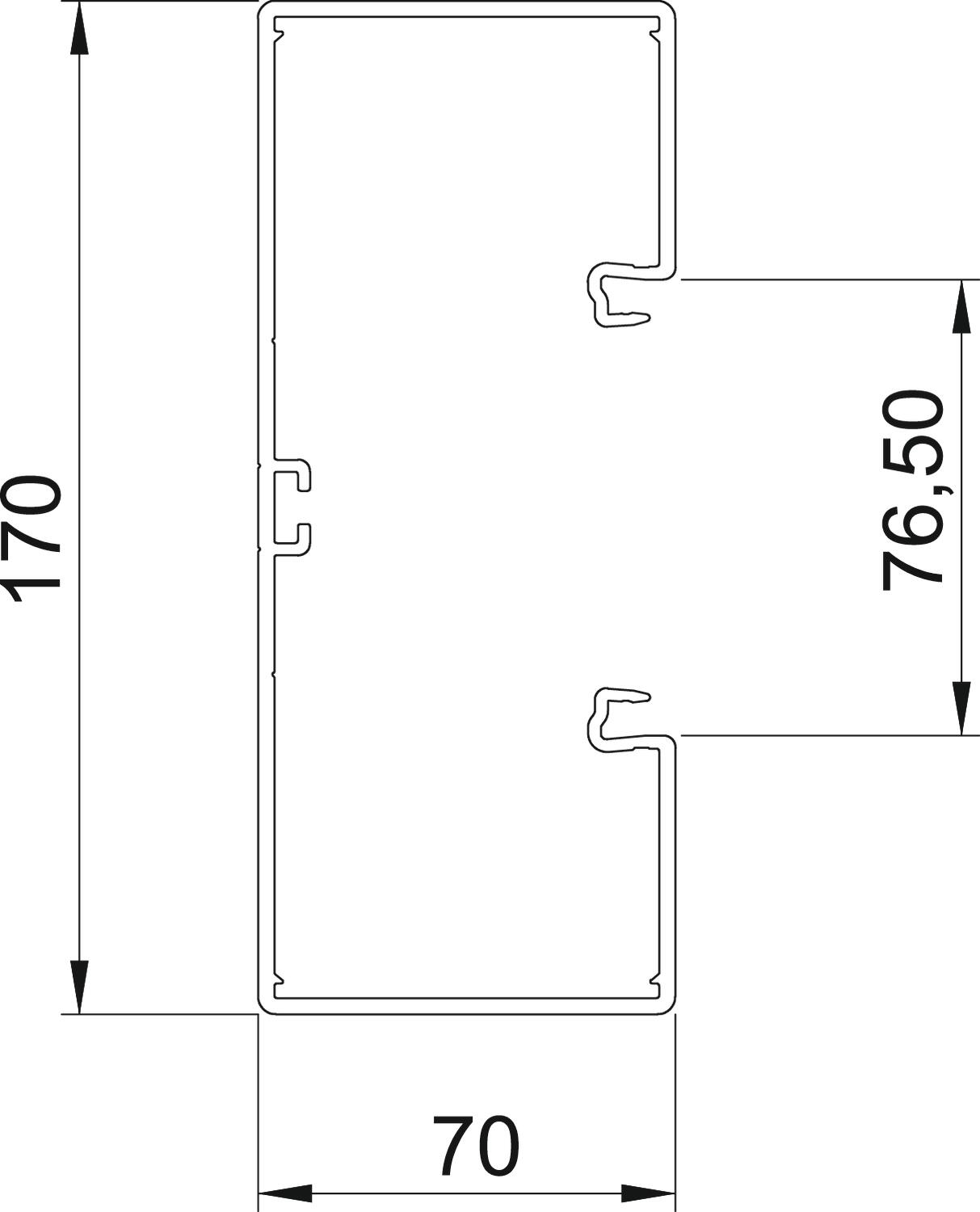

Dimensie 70x170x2000
Halogeenvrij ja
Hoogte 70 mm
Kabelklem nee
Kanaalverbinder ja
Kleur zuiver wit; RAL 9010
Lengte 2000 mm
Materiaal Polycarbonaat/acrylnitriel-butadieen-styrol
Model rechthoekig ja
Montagegat in bodem ja
Montagetype van deksels intern
Nuttige doorsnede 10100 mm²
Symmetrisch ja
Temperatuurbereik max. 90 °C
Temperatuurbereik min. -15 °C
Uitvoering achterwand (binnenzijde) Doorlopend C-profiel
Alle typen

Alle typen

Type Lengte Kleur Art.nr. Aantal kl. VKE
GKH-70170RW 2000 mm zuiver wit; RAL 9010 6114300
2 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Inbouwdoos 71GD6, 1-voudig Inbouwdoos 71GD6, 1-voudig 71GD6 6288610
5 Stuks
Inbouwdoos 71GD7-2, 2-voudig Inbouwdoos 71GD7-2, 2-voudig 71GD7-2 6288608
2 Stuks
Trekontlasting 7ZE Trekontlasting 7ZE 7ZE 6288790
50 Stuks

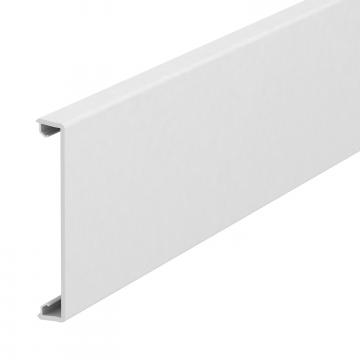

Kanaaldeksel, glad Kanaaldeksel, glad GKH-OTGRW 6114210
2 m

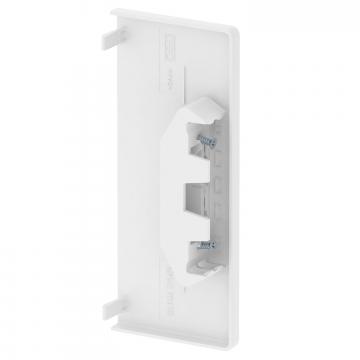

Eindstuk, voor wandgoot type Rapid 80 type GKH-70170 Eindstuk, voor wandgoot type Rapid 80 type GKH-70170 GKH-E70170RW 6114380
1 Stuks

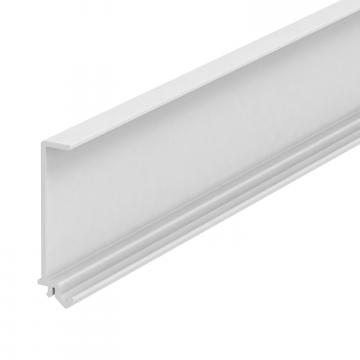

Scheidingsschot GKH-TW70 Scheidingsschot GKH-TW70 GKH-TW70 6114290
2 m
Afdekkap binnenhoek, voor wandgoot Rapid 80 type 70170 Afdekkap binnenhoek, voor wandgoot Rapid 80 type 70170 GK-IH70170RW 6274640
1 Stuks

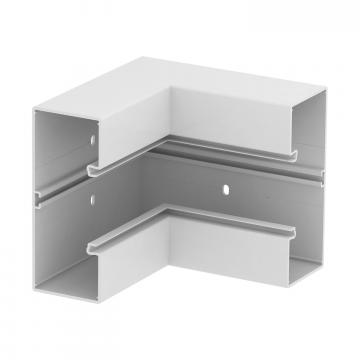

Binnenhoek, voor wandgoot Rapid 80, type GKH-70170 Binnenhoek, voor wandgoot Rapid 80, type GKH-70170 GKH-I70170RW 6114360
1 Stuks
Buitenhoekdeksel, voor wandgoot Rapid 80, type 70170 Buitenhoekdeksel, voor wandgoot Rapid 80, type 70170 GK-AH70170RW 6274610
1 Stuks

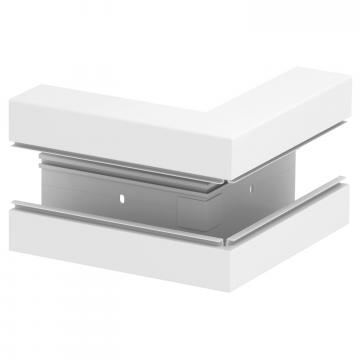

Buitenhoek, voor wandgoot Rapid 80, type GKH-70170 Buitenhoek, voor wandgoot Rapid 80, type GKH-70170 GKH-A70170RW 6114320
1 Stuks

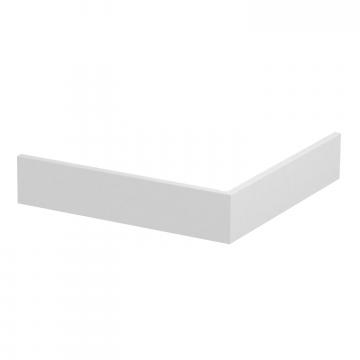

Buitenhoek, glad Buitenhoek, glad GKH-OTGARW 6114230
1 Stuks
Deksel platte hoek, voor wandgoot Rapid 80, type 70170 Deksel platte hoek, voor wandgoot Rapid 80, type 70170 GK-FH70170RW 6274620
1 Stuks

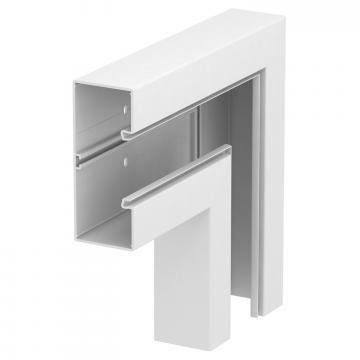

Platte hoek dalend, voor wandgoot Rapid 80 type GKH-70170 Platte hoek dalend, voor wandgoot Rapid 80 type GKH-70170 GKH-F70170RW 6114340
1 Stuks
Platte hoek, glad Platte hoek, glad GKH-OTGFRW 6114250
1 Stuks

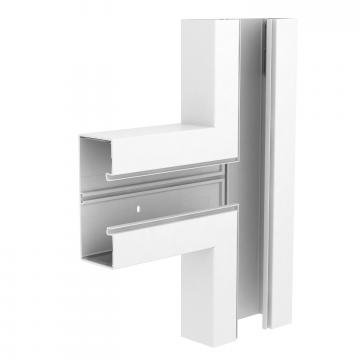

T-stuk voor wandgoot Rapid 80, type GKH-70170 T-stuk voor wandgoot Rapid 80, type GKH-70170 GKH-T70170RW 6114370
1 Stuks
Kanaalklem KL80A Kanaalklem KL80A KL80A 6288640
20 Stuks
Contactdoos AR45, 2-voudig Contactdoos AR45, 2-voudig SDE-RW D0RW2 6119407
1 Stuks
Downloads

Download

EU Conformiteitsverklaring GKH-70170RW / 6114300 , 0.15MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
