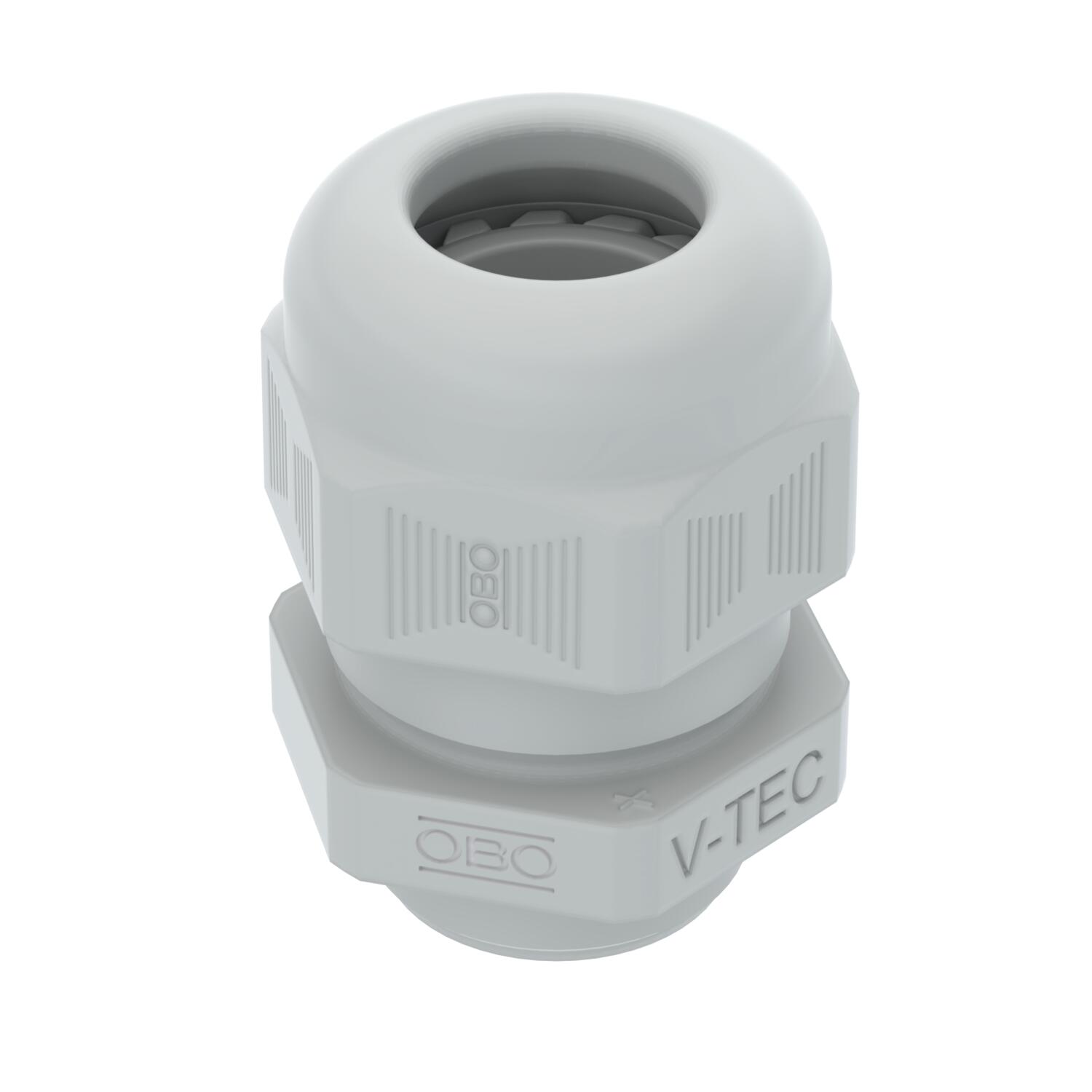

Wartel, metrische schroefdraad kort, lichtgrijs

Art.nr. 2024880 | EAN 4012195515050

Art.nr. / Type	2024880 / V-TEC M KA M20NL

Schroefdraad	M20 x 1,5

Meervoudig dichtingsinzetstuk	nee

Kleur	lichtgrijs; RAL 7035

Productbeschrijving

Productbeschrijving

Wartelsysteem met korte metrische schroefdraad in dopmoerconstructie, geschikt voor kabelaansluitdozen met metrische aansluitschroefdraad. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Afdichtingsring van polychloropreen-/acrylonitril-butadieen-rubber. Gegoten afdichtingslip op tussensteun, hierdoor geen schroefdraadafdichtingsring nodig, VDE-getest volgens NEN-EN 50262, beschermingsgraad IP68 bij 5 bar 1 uur. Temperatuurbereik -20° C tot +65° C.
Tabelkolom D: afdichtingsbereik volgens VDE 0619, waar geen trekontlasting noodzakelijk is
Tabelkolom D2: afdichtingsbereik inclusief trekontlasting en verdraaiborging conform VDE 0619

Technische gegevens

Technische gegevens

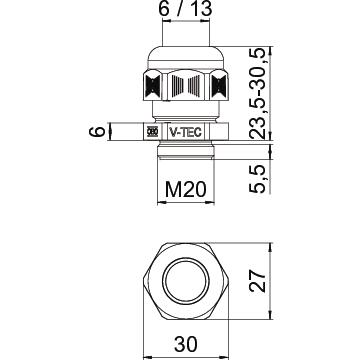

Afdichtbereik D max.	14 mm
Afdichtbereik D min.	7 mm
Afmeting L max.	33 mm
Afmeting L min.	25 mm
Beschermingsgraad	IP68
Deelbare wartel	nee
Dimensie	M20
Doorbuigbescherming	nee
Explosiebeveiligd	nee
Glasvezelversterkt	nee
Halogeenvrij	ja
Kleur	lichtgrijs; RAL 7035
Lengte schroefdraad	7 mm
Maat L1	7 mm
Maat L2	6 mm
Maat L3	19 mm
Materiaal	Polyamide
Meervoudig dichtingsinzetstuk	nee

Met borgmoer	nee
Nominale schroefdraadmaat	20
Schroefdraad	M20 x 1,5
Slagvast	nee
Sleutelwijdte	27
Soort afdichting	Dichtring
Soort schroefdraad	Metrisch
Spoed	1,5 mm
Temperatuurbereik max.	65 °C
Temperatuurbereik min.	-20 °C
Trekontlastingsmogelijkheid	ja
Uitvoering	Recht
Vlambestendig	volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Voor Ex-zone	zonder
voor Ex-zone gas	zonder
voor Ex-zone stof	zonder
Wartel voor platte kabel	nee
Zeskant hoekmaat	27 mm
