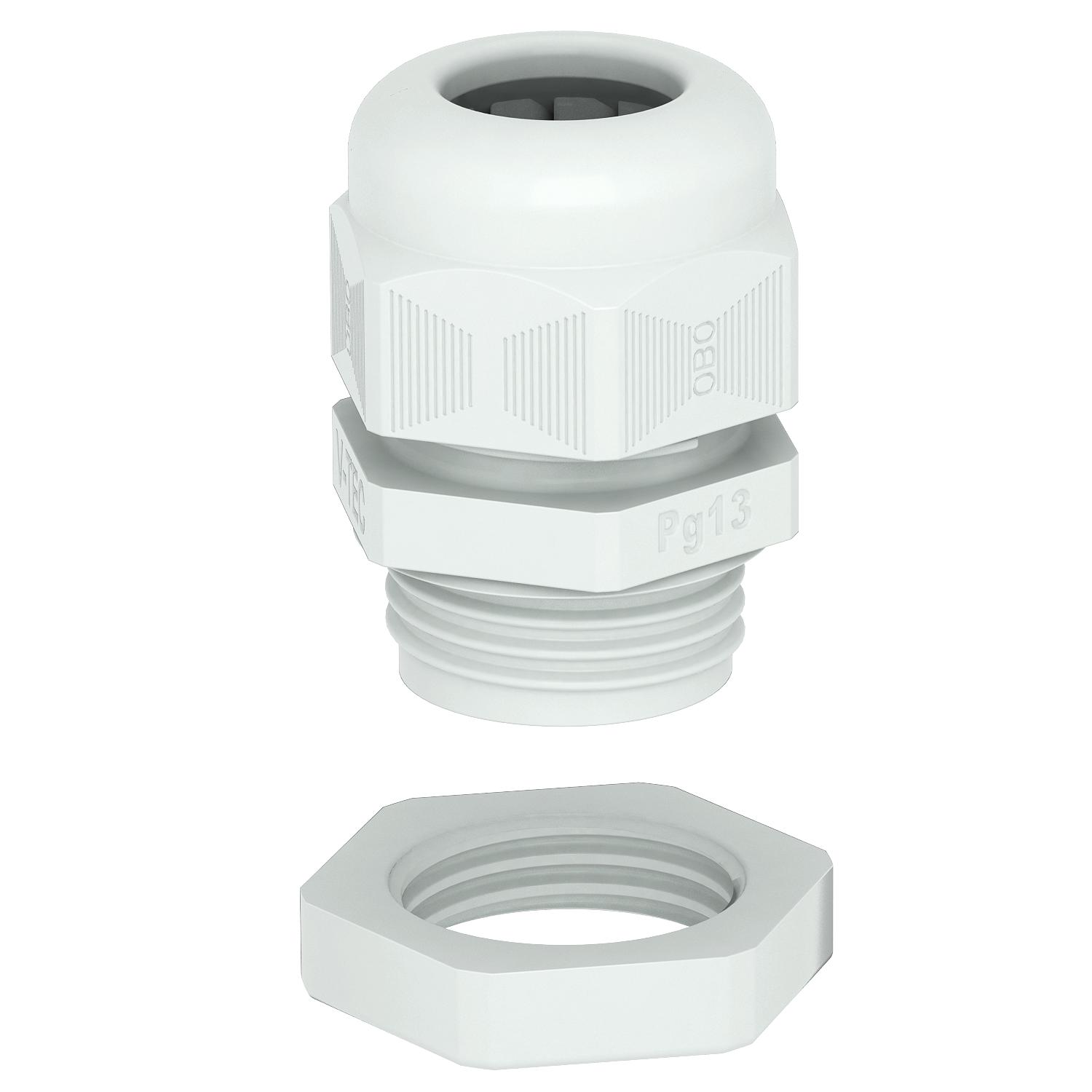

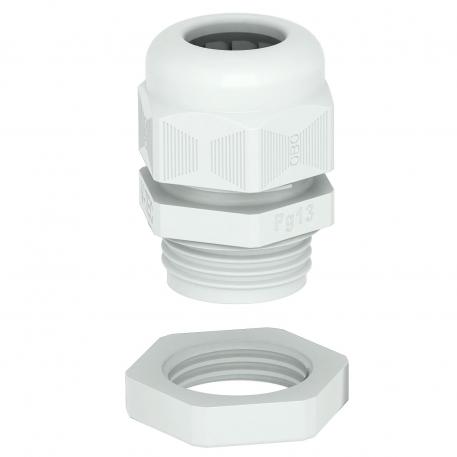

Wartel, PG-schroefdraad, set met tegenmoer, lichtgrijs
Art.nr. 2024663 | EAN 4012195861072
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met PG-schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizingen en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C. Inclusief tegenmoeren.
Tabelkolom D1: afdichtingsbereik volgens VDE 0619, waar geen trekontlasting noodzakelijk is
Tabelkolom D2: afdichtingsbereik inclusief trekontlasting en verdraaiborging conform VDE 0619
-
- Technische gegevens
-
Technische gegevens

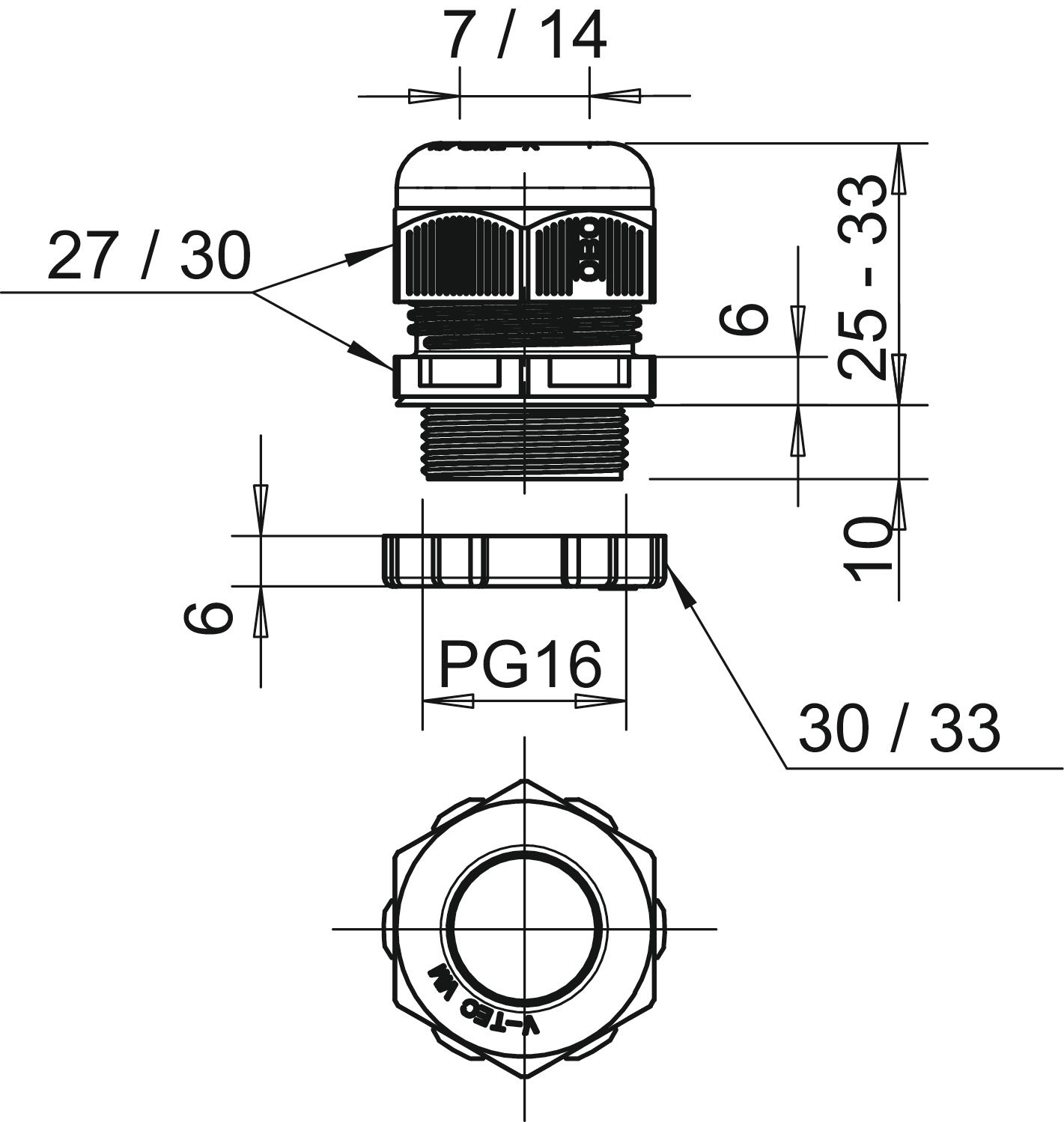

Afdichtbereik D max. 14 mm Afdichtbereik D min. 7 mm Afmeting L max. 33 mm Afmeting L min. 25 mm Beschermingsgraad IP68 Deelbare wartel nee Dimensie PG16 Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Lengte schroefdraad 10 mm Maat E1 (mm) 30 mm Maat E2 33 mm Maat L1 10 mm Maat L2 6 mm Maat L3 6 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer ja Nominale schroefdraadmaat 16 Schroefdraad Pg 16 Slagvast nee Sleutelwijdte 1 27 mm Sleutelwijdte 2 30 mm Soort afdichting Dichtring Soort schroefdraad PG Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering Recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 30 mm - Alle typen
- Downloads
-
Specificatieblad V-TEC PG16+ LGR / 2024663 , 0.22MB , pdfEU Conformiteitsverklaring V-TEC PG16+ LGR / 2024663 , 0.06MB , pdfREACH Conformiteitsverklaring V-TEC PG16+ LGR / 2024663 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC PG16+ LGR / 2024663 , 0.12MB , pdf
