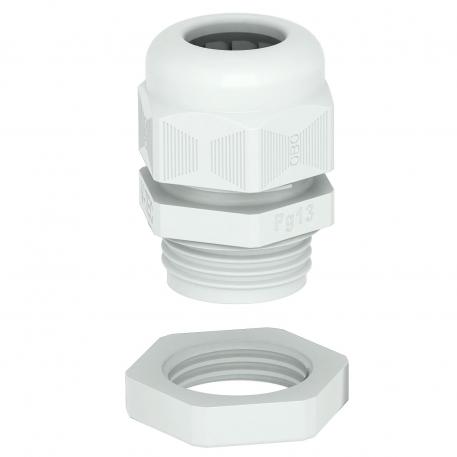

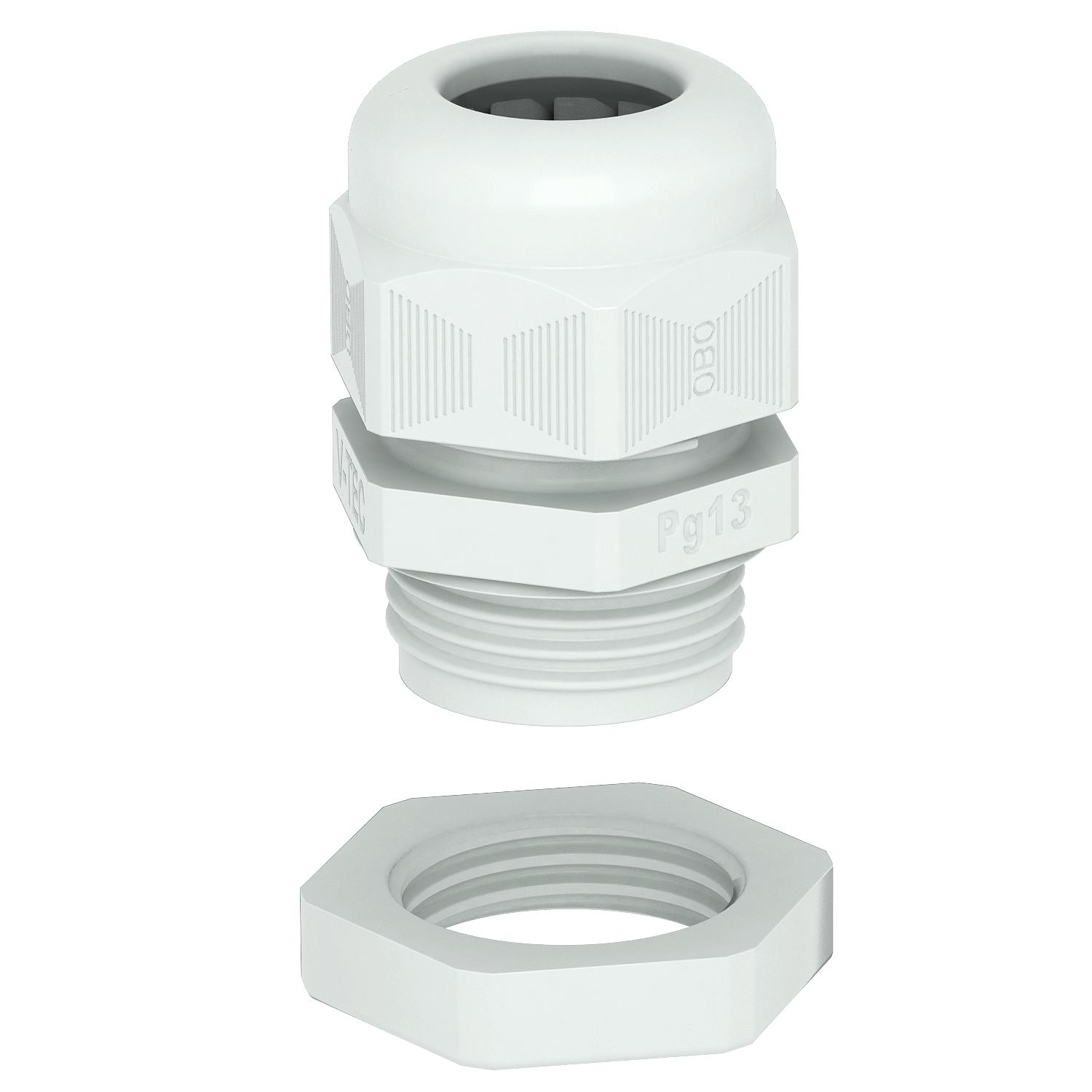

Wartel, PG-schroefdraad, set met tegenmoer, lichtgrijs
Art.nr. 2024669 | EAN 4012195861102
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met PG-schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizingen en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C. Inclusief tegenmoeren.
Tabelkolom D1: afdichtingsbereik volgens VDE 0619, waar geen trekontlasting noodzakelijk is
Tabelkolom D2: afdichtingsbereik inclusief trekontlasting en verdraaiborging conform VDE 0619
-
- Technische gegevens
-
Technische gegevens

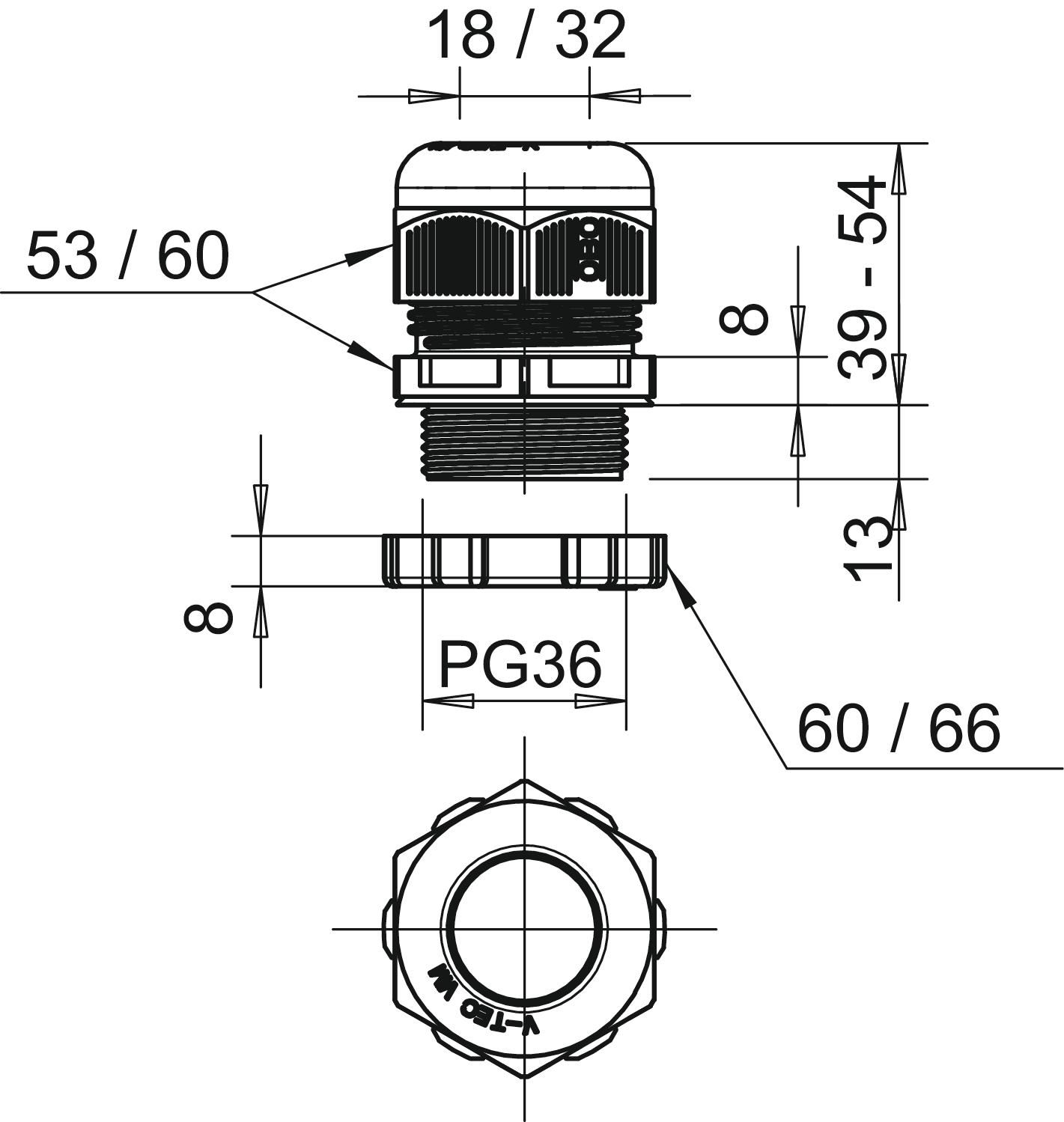

Afdichtbereik D max. 32 mm Afdichtbereik D min. 18 mm Afmeting L max. 54 mm Afmeting L min. 39 mm Beschermingsgraad IP68 Deelbare wartel nee Dimensie PG36 Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Lengte schroefdraad 13 mm Maat E1 (mm) 60 mm Maat E2 66 mm Maat L1 13 mm Maat L2 8 mm Maat L3 8 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer ja Nominale schroefdraadmaat 36 Schroefdraad Pg 36 Slagvast nee Sleutelwijdte 1 53 mm Sleutelwijdte 2 60 mm Soort afdichting Dichtring Soort schroefdraad PG Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering Recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 60 mm - Alle typen
