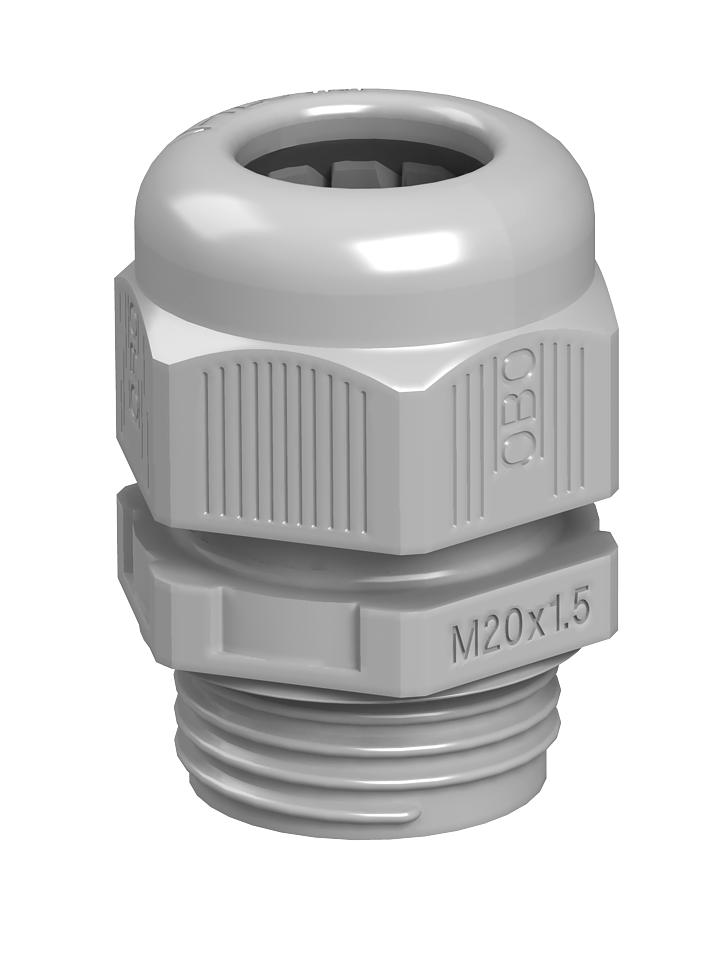

Wartelsysteem, metrische schroefdraad, lichtgrijs
Art.nr. 2022866 | EAN 4012195533658
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
-
- Technische gegevens
-
Technische gegevens

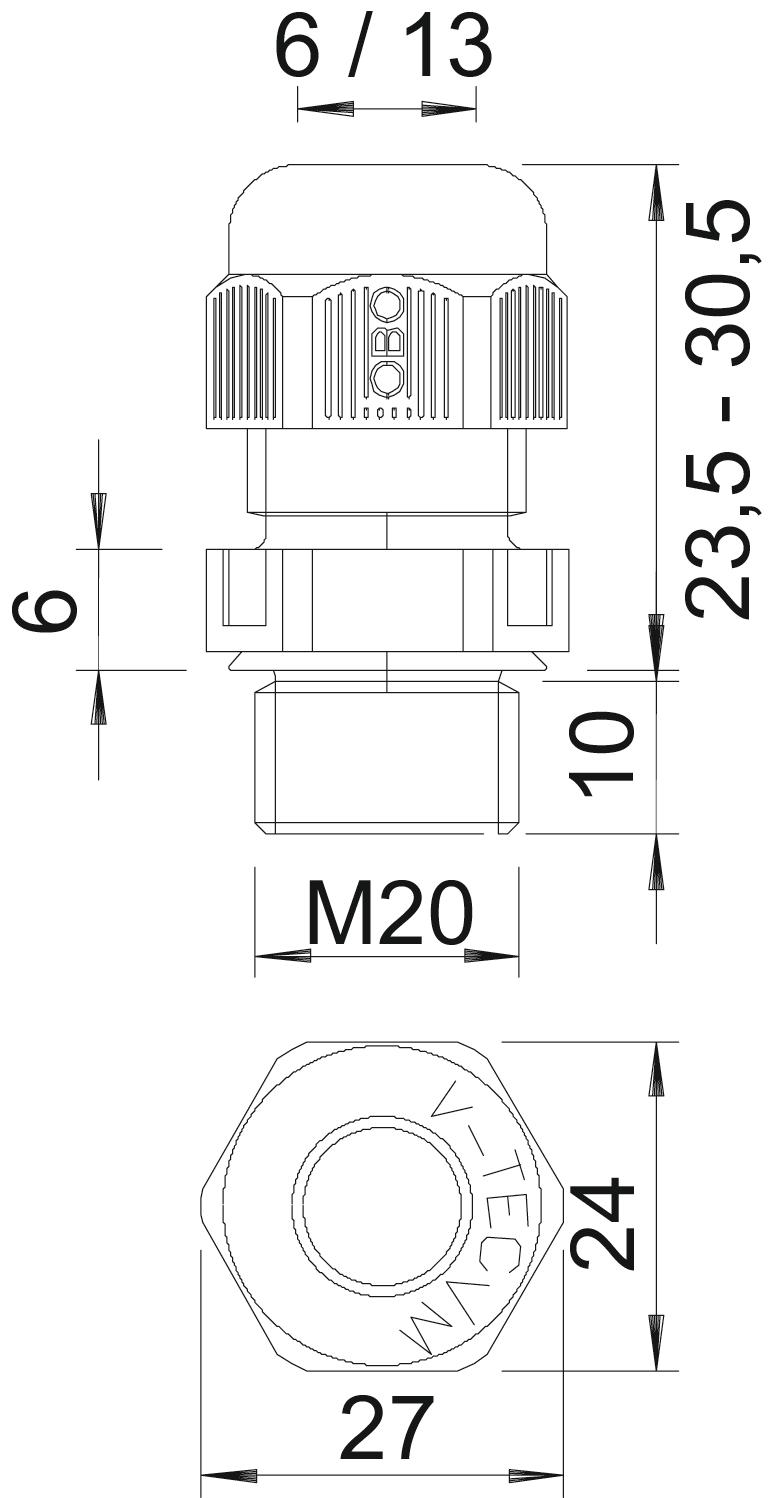

Afdichtbereik D max. 13 mm Afdichtbereik D min. 6 mm Afmeting e 27 mm Afmeting L max. 30,5 mm Afmeting L min. 23,5 mm Beschermingsgraad IP68 CO₂-voetafdruk (GWP) van wieg tot poort 0,035 kg CO₂e / 1 Stuk Deelbare wartel nee Dimensie M20 Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 3,8 Nm Kleur lichtgrijs; RAL 7035 Lengte schroefdraad 10 mm Maat L1 9 mm Maat L2 5 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 20 Schroefdraad M20 x 1,5 Slagvast nee Sleutelwijdte 24 Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering Recht Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 27 mm - Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

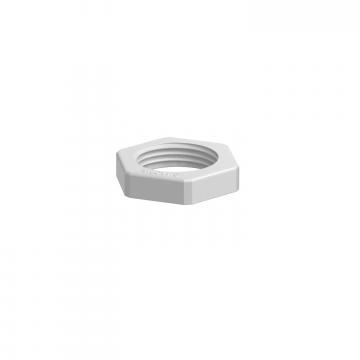

Tegenmoer, metrische schroefdraad, lichtgrijs
116 M20 LGR PA 2048922 100 Stuks - Downloads
-
Specificatieblad V-TEC VM20 LGR / 2022866 , 0.31MB , pdfEU Conformiteitsverklaring V-TEC VM20 LGR / 2022866 , 0.17MB , pdfUK Conformiteitsverklaring V-TEC VM20 LGR / 2022866 , 0.14MB , pdfREACH Conformiteitsverklaring V-TEC VM20 LGR / 2022866 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC VM20 LGR / 2022866 , 0.12MB , pdfGoedkeuring DNV-goedkeuring V-TEC VM , 0.03MB , pdfGoedkeuring VDE-goedkeuring V-TEC VM , 0.17MB , pdfGoedkeuring UL-certificaat V-TEC VM , 0.04MB , pdf
