Wartelsysteem, metrische schroefdraad, zwart

Art.nr. 2022887 | EAN 4012195535690

nee
zwart
Productbeschrijving
Productbeschrijving
Wartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Det Norske Veritas
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Vlambestendig 650° C
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP 68
  • Schroefdraad metrisch

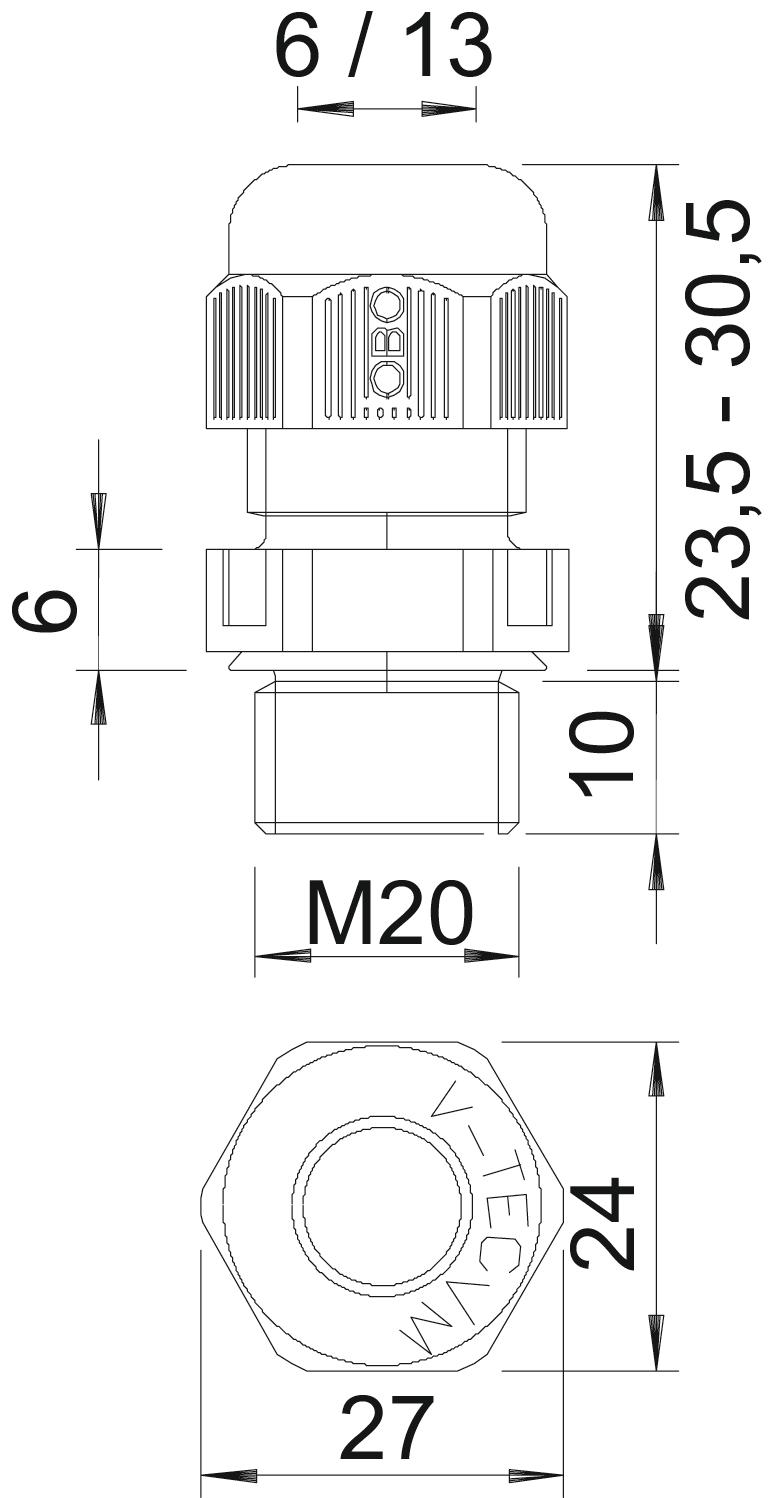

Technische gegevens

Technische gegevens

Afdichtbereik D max. 13 mm
Afdichtbereik D min. 6 mm
Afmeting e 27 mm
Afmeting L max. 30,5 mm
Afmeting L min. 23,5 mm
Beschermingsgraad IP68
Deelbare wartel nee
Dimensie M20
Doorbuigbescherming nee
Explosiebeveiligd nee
Glasvezelversterkt nee
Halogeenvrij ja
Instabiel draaimoment 3,8 Nm
Kleur zwart
Lengte schroefdraad 10 mm
Maat L1 9 mm
Maat L2 5 mm
Materiaal Polyamide
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
Nominale schroefdraadmaat 20
Schroefdraad M20 x 1,5
Slagvast nee
Sleutelwijdte 24
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Spoed 1,5 mm
Temperatuurbereik max. 65 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering Recht
Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Wartel voor platte kabel nee
Zeskant hoekmaat 27 mm
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Kleur Art.nr. Aantal kl. VKE
V-TEC VM12 SW M12 x 1,5 nee zwart 2022883
50 Stuks
V-TEC VM16 SW M16 x 1,5 nee zwart 2022885
50 Stuks
V-TEC VM20 SW M20 x 1,5 nee zwart 2022887
50 Stuks
V-TEC VM25 SW M25 x 1,5 nee zwart 2022889
25 Stuks
V-TEC VM32 SW M32 x 1,5 nee zwart 2022891
20 Stuks
V-TEC VM40 SW M40 x 1,5 nee zwart 2022893
10 Stuks
V-TEC VM50 SW M50 x 1,5 nee zwart 2022895
5 Stuks
V-TEC VM63 SW M63 x 1,5 nee zwart 2022897
5 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad, zwart Borgmoer, metrische schroefdraad, zwart 116 M20 SW PA 2049082
100 Stuks
