Zware draadgoot SGR 105 A2

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	105 mm

Draaddiameter	6 mm

Nuttige doorsnede

Productbeschrijving

Productbeschrijving

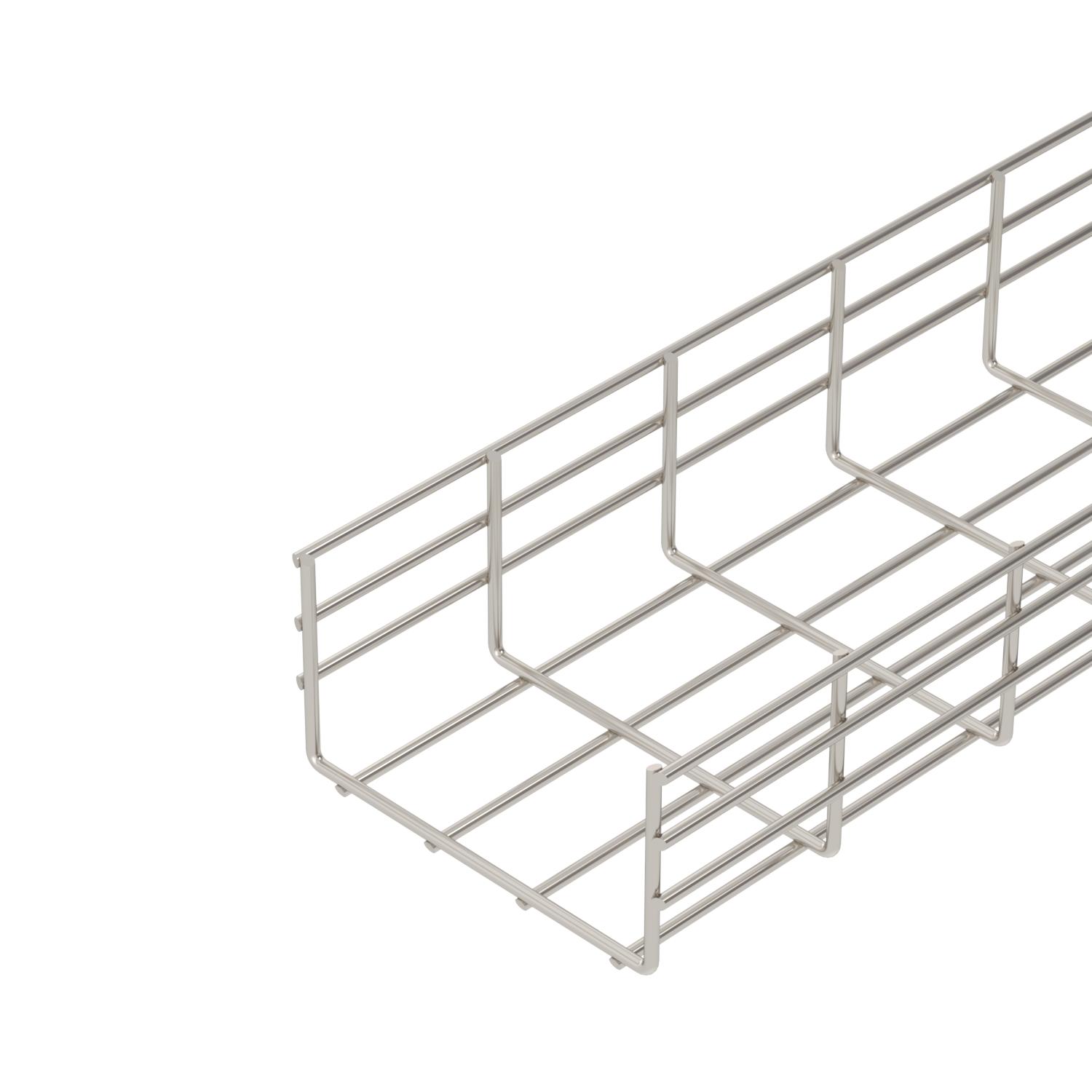

Draadgoot van puntgelaste staaldraden met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	200 mm
Breedte	7,87 in
CO₂-voetafdruk (GWP) van wieg tot poort	15,198 kg CO₂e / 1 Meter

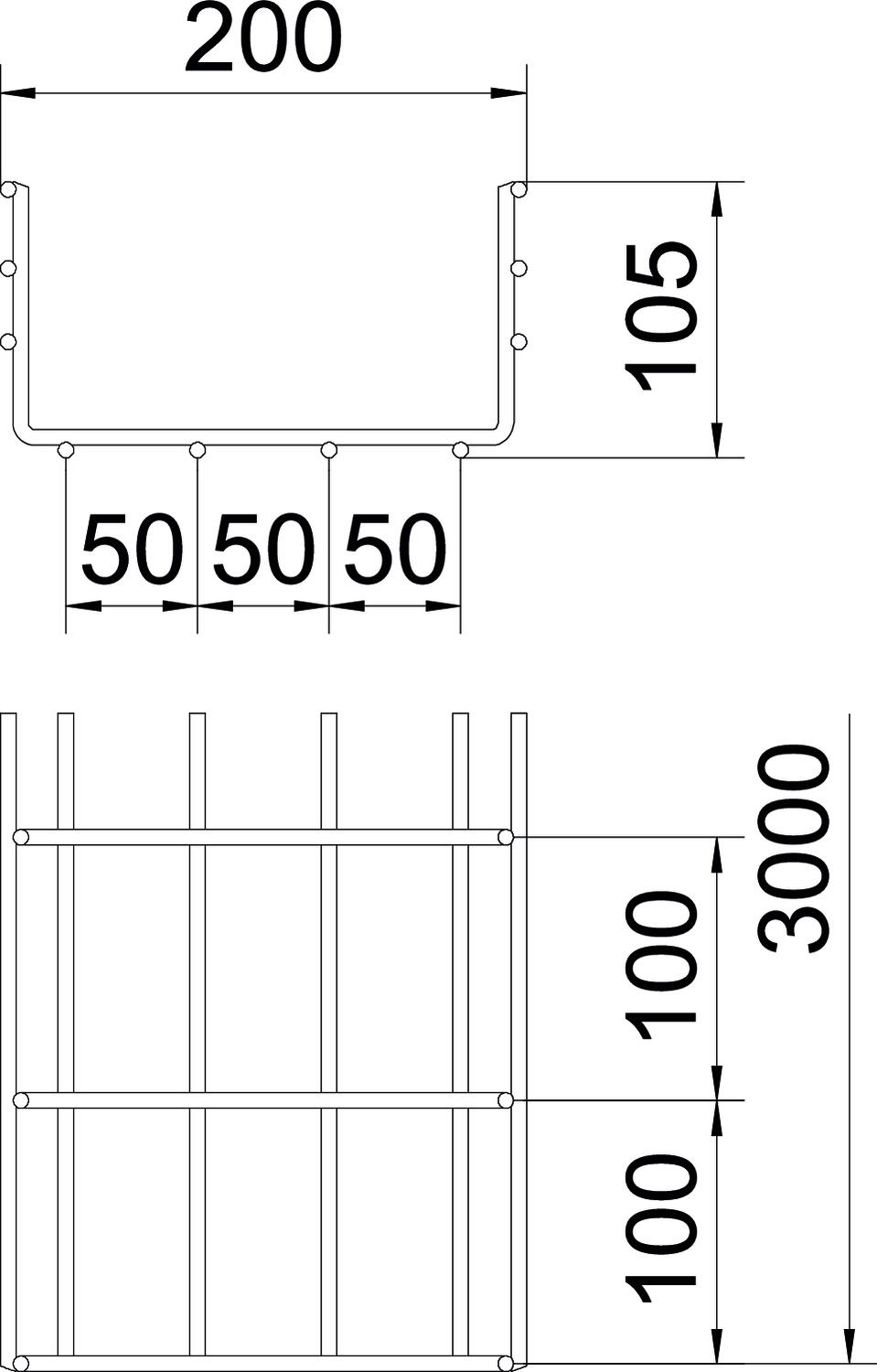

Dimensie	105x200x3000
Draaddiameter	6 mm
Geïntegreerd scheidingsschot	zonder
Hoogte	4,13 in
Hoogte	105 mm
Kleur	roestvrij staal
Lengte	3000 mm
Maat B	200 mm
Materiaal	Roestvast staal 1.4301

Nuttige doorsnede	175 cm²
Nuttige doorsnede	17500 mm²
Oppervlak	blank, nabehandeld
Profielvorm	U-vorm
Steunafstand 1,0 m	3,1 kN/m
Steunafstand 1,5 m	1,75 kN/m
Steunafstand 2,0 m	1,15 kN/m
Steunafstand 2,5 m	0,79 kN/m
Steunafstand 3,0 m	0,6 kN/m
Steunafstand 3,5 m	0,5 kN/m
Steunafstand 4,0 m	0,4 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Art.nr.	Aantal	kl. VKE
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	m	3 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	m	3 m
