Zware draadgoot SGR 155 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	155 mm

Draaddiameter	6 mm

Nuttige doorsnede

Functiebehoud	nee

Terug naar overzicht

Productbeschrijving

Productbeschrijving

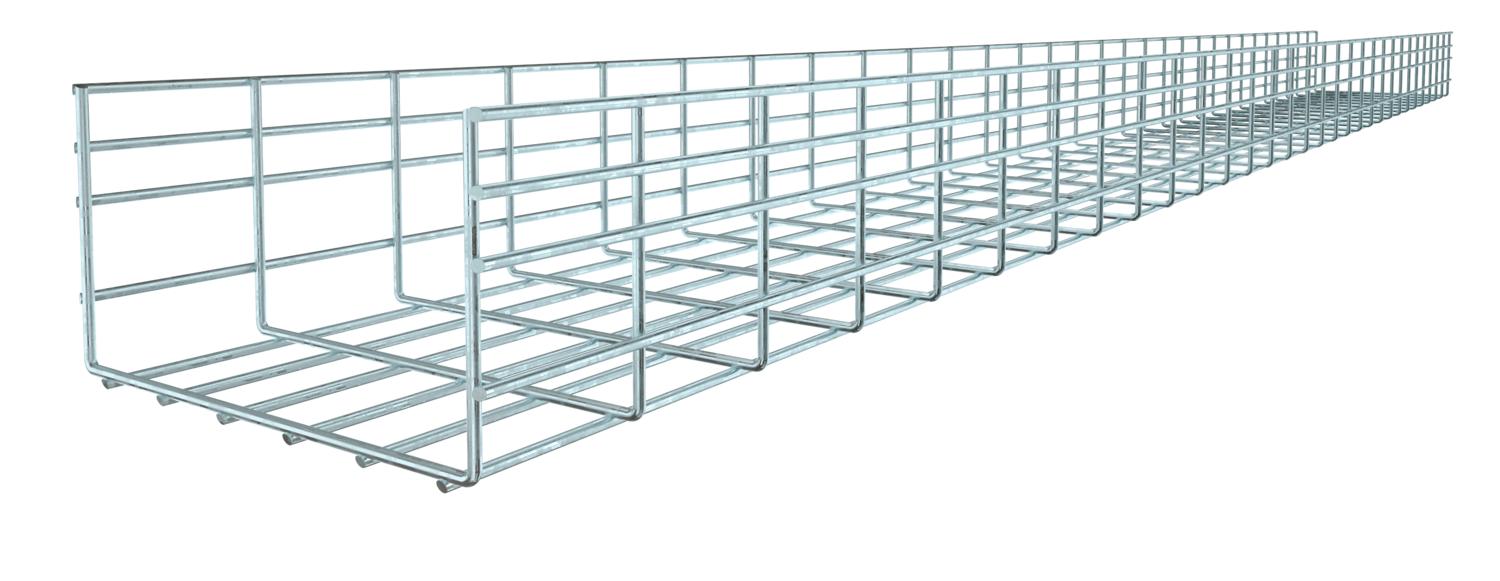

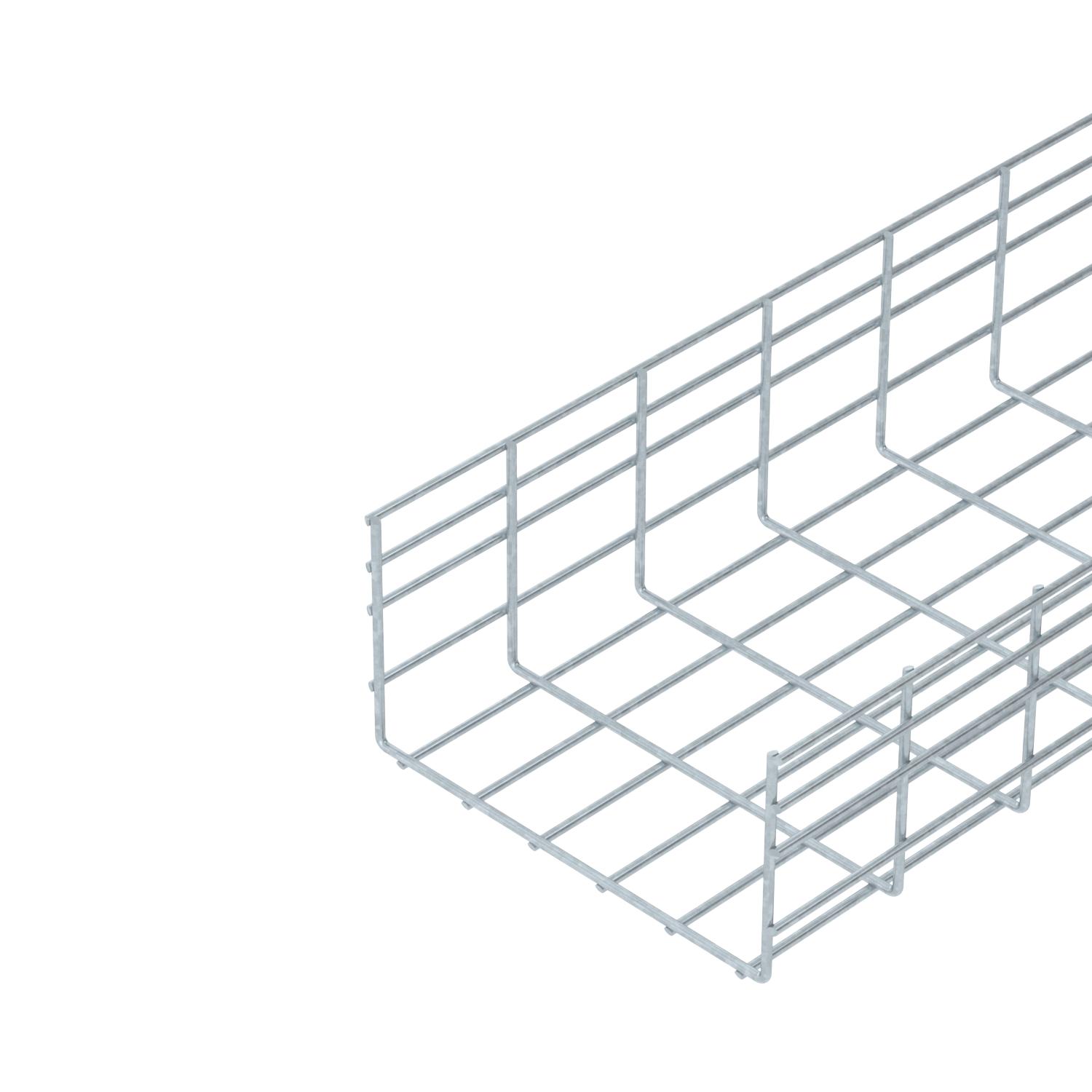

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 155 mm.

Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	11,81 in
Breedte	300 mm
CO₂-voetafdruk (GWP) van wieg tot poort	9,0597 kg CO₂e / 1 Meter

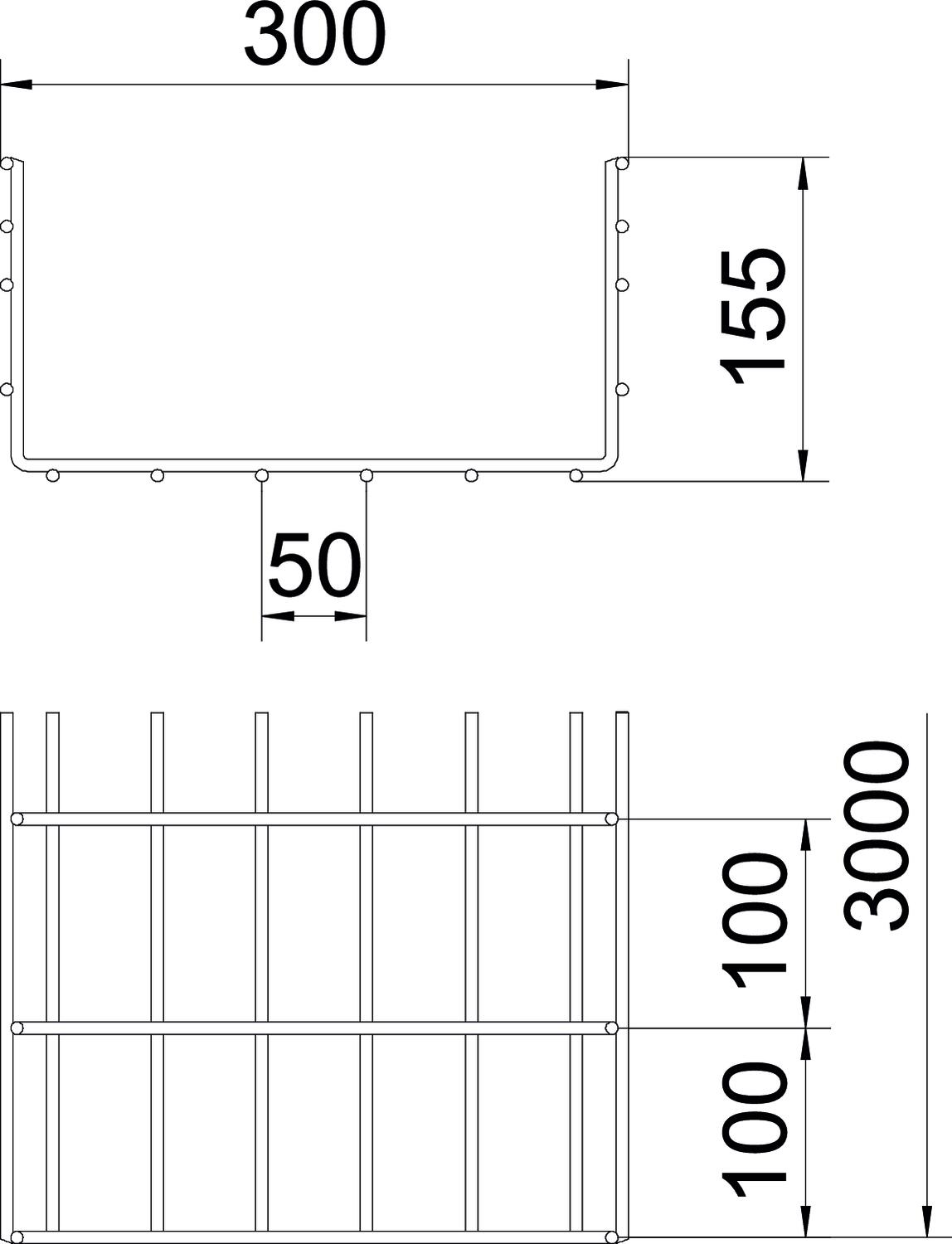

Dimensie	155x300x3000
Draaddiameter	6 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	155 mm
Hoogte	6,1 in
Kleur	zink
Lengte	3000 mm
Maat B	300 mm
Materiaal	Staal
Nuttige doorsnede	34800 mm²

Nuttige doorsnede	438 cm²
Oppervlak	thermisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	nee
Steunafstand 1,0 m	4,1 kN/m
Steunafstand 1,5 m	2,4 kN/m
Steunafstand 2,0 m	1,55 kN/m
Steunafstand 2,5 m	1,13 kN/m
Steunafstand 3,0 m	0,95 kN/m
Steunafstand 3,5 m	0,84 kN/m
Steunafstand 4,0 m	0,6 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	nee	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	nee	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	nee	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	nee	6003698	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder FT	GUV 6 FT	6016573	Stuks	20 Stuks
Deksel, niet-geperforeerd DD	DRLU 300 DD	6052656	m	3 m

Producten	Type	Art.nr.	Aantal	kl. VKE
Beschermkap	SGR KS OR	6003758	Stuks	500 Stuks
Scheidingsschot 135 DD	TSG 135 DD	6062338	m	3 m
Dekselklem, universeel A2	DKU A2	6065600	Stuks	20 Stuks
Aftakplaat FT	KAB GR FT	6220142	Stuks	10 Stuks
