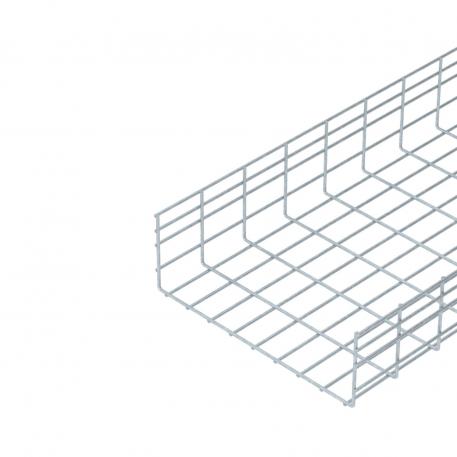

Zware draadgoot SGR 155 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	155 mm

Draaddiameter	6 mm

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

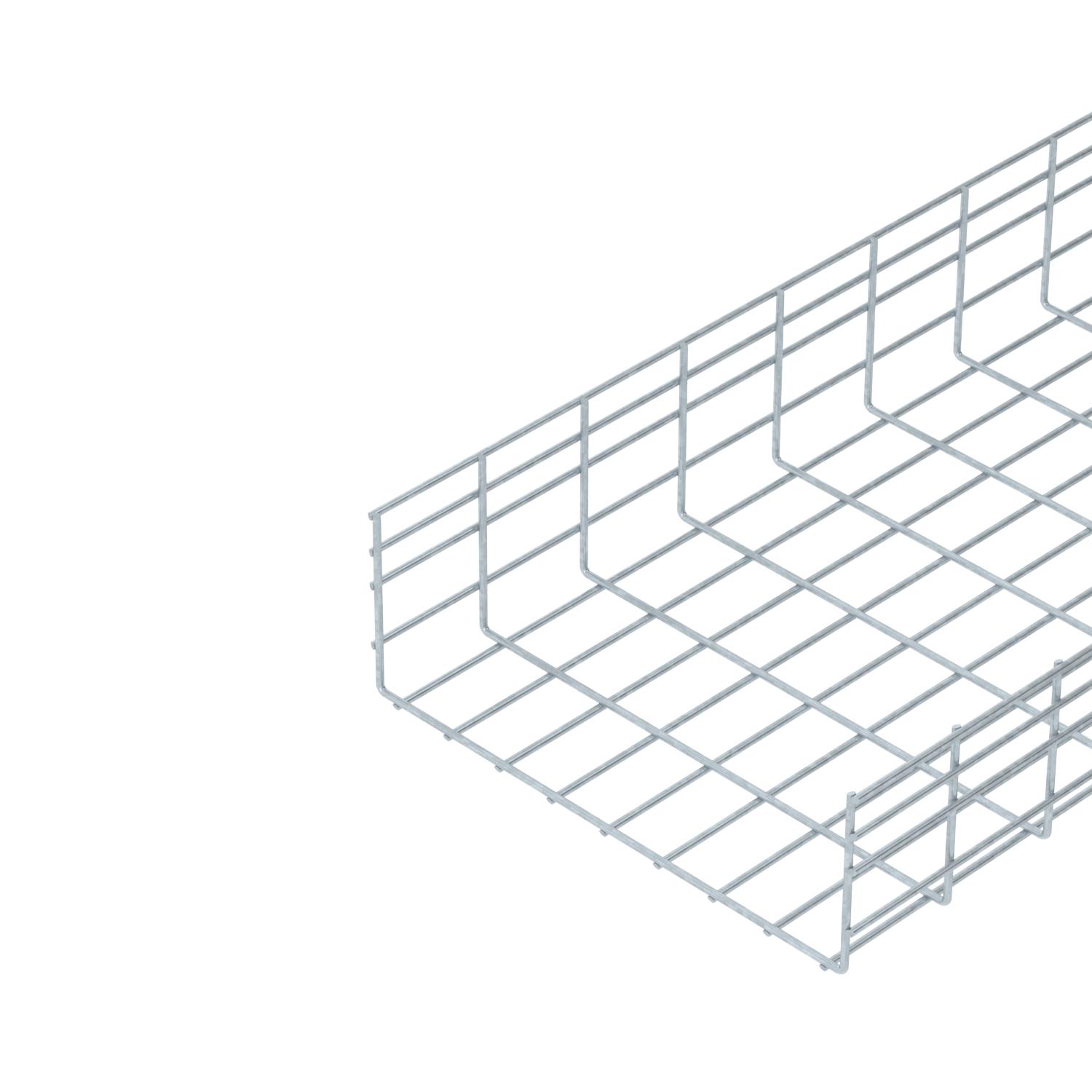

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 155 mm.

Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	17,72 in
Breedte	450 mm
CO₂-voetafdruk (GWP) van wieg tot poort	11,11 kg CO₂e / 1 Meter

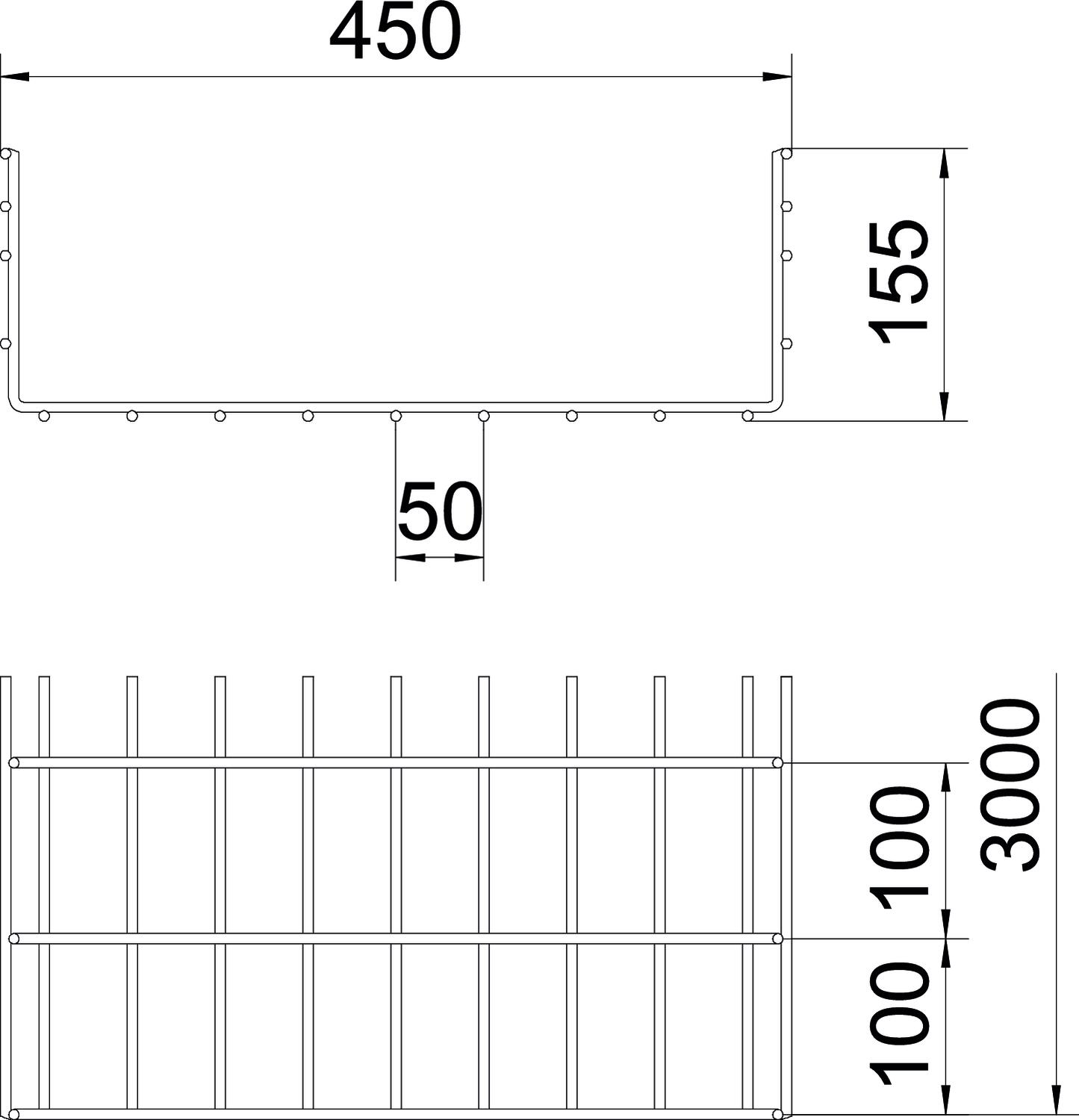

Dimensie	155x450x3000
Draaddiameter	6 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	6,1 in
Hoogte	155 mm
Kleur	zink
Lengte	3000 mm
Maat B	450 mm
Materiaal	Staal
Nuttige doorsnede	66300 mm²

Nuttige doorsnede	663 cm²
Oppervlak	thermisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	nee
Steunafstand 1,0 m	4,1 kN/m
Steunafstand 1,5 m	2,5 kN/m
Steunafstand 2,0 m	1,6 kN/m
Steunafstand 2,5 m	1,15 kN/m
Steunafstand 3,0 m	0,95 kN/m
Steunafstand 3,5 m	0,83 kN/m
Steunafstand 4,0 m	0,6 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	nee	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	nee	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	nee	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	nee	6003698	m	3 m
