Zware draadgoot SGR 155 G

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	155 mm

Draaddiameter	6 mm

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

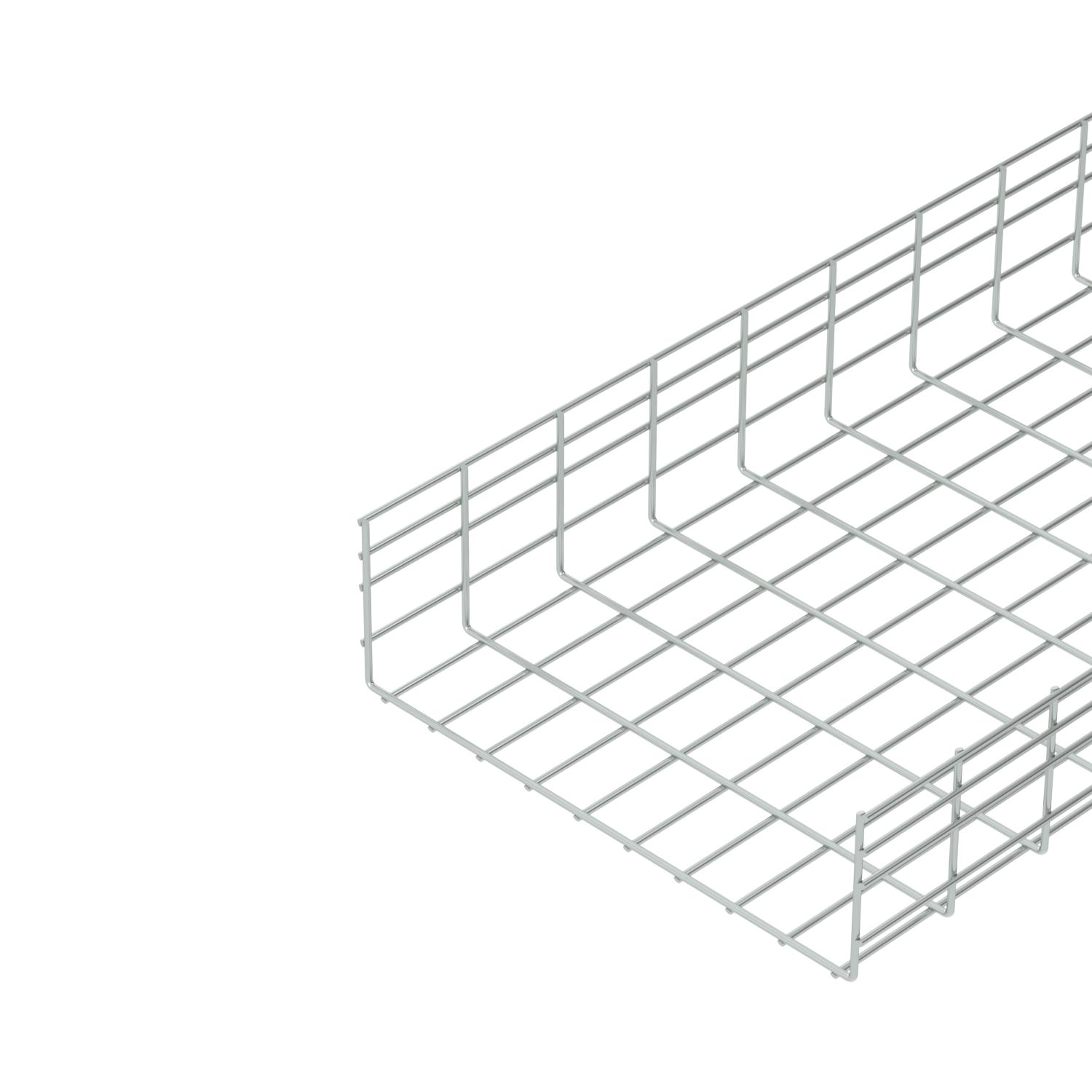

Draadgoot in C-vorm van gepuntlaste staaldraden met een zijhoogte van 155 mm.

Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	500 mm
Breedte	19,69 in
CO₂-voetafdruk (GWP) van wieg tot poort	10,636 kg CO₂e / 1 Meter

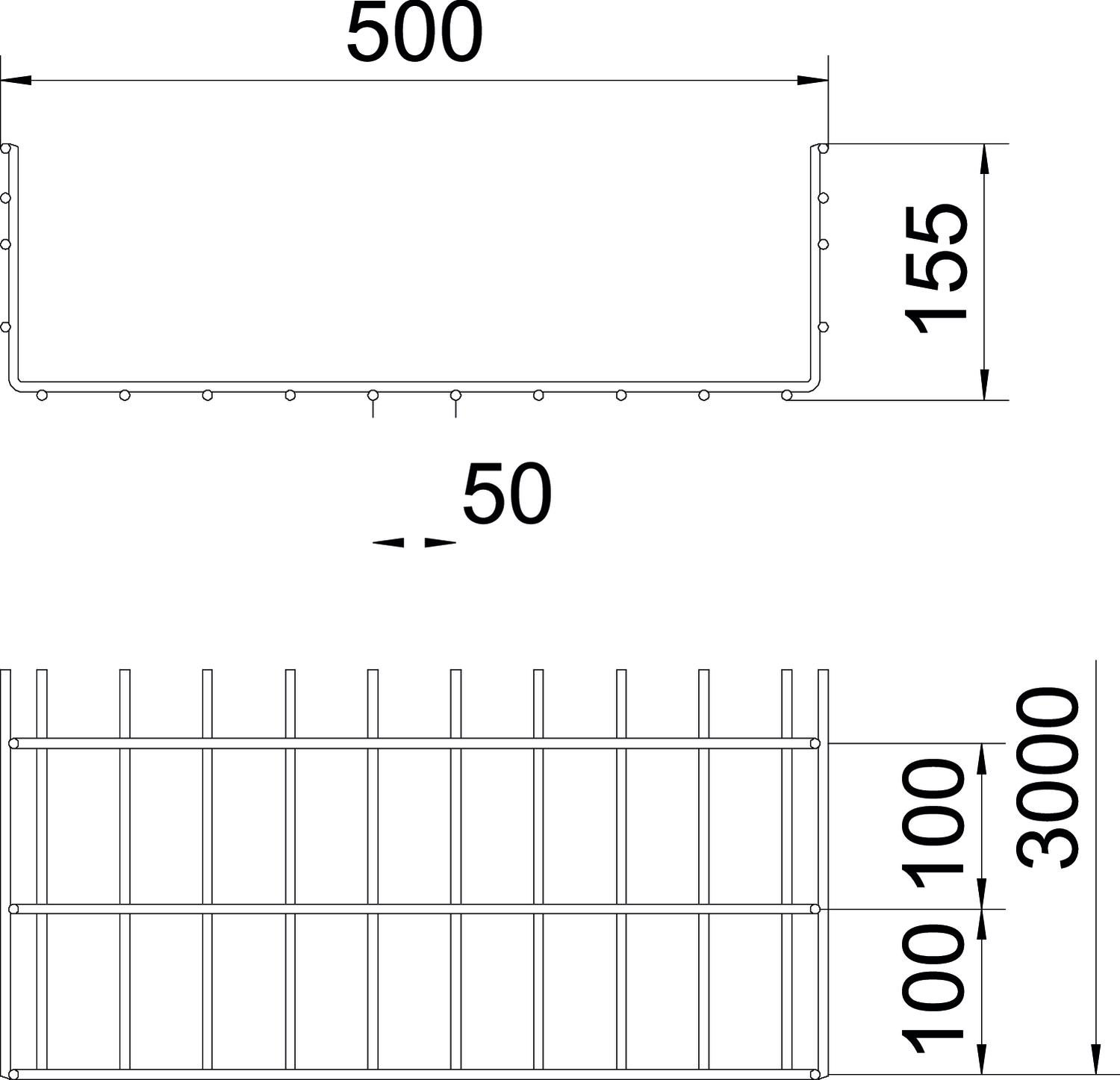

Dimensie	155x500x3000
Draaddiameter	6 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	6,1 in
Hoogte	155 mm
Kleur	zink
Lengte	3000 mm
Maat B	500 mm
Materiaal	Staal
Nuttige doorsnede	73800 mm²

Nuttige doorsnede	738 cm²
Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	nee
Steunafstand 1,0 m	4,5 kN/m
Steunafstand 1,5 m	2,6 kN/m
Steunafstand 2,0 m	1,6 kN/m
Steunafstand 2,5 m	1,15 kN/m
Steunafstand 3,0 m	1 kN/m
Steunafstand 3,5 m	0,92 kN/m
Steunafstand 4,0 m	0,65 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
SGR 155 300 G	3000 mm	300 mm	155 mm	6 mm	438 cm²	nee	6003681	m	3 m
SGR 155 450 G	3000 mm	450 mm	155 mm	6 mm	663 cm²	nee	6003684	m	3 m
SGR 155 500 G	3000 mm	500 mm	155 mm	6 mm	738 cm²	nee	6003685	m	3 m
SGR 155 600 G	3000 mm	600 mm	155 mm	6 mm	888 cm²	nee	6003687	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder G	GUV 6 G	6016572	Stuks	20 Stuks
Deksel, niet-geperforeerd FS	DRLU 500 FS	6052512	m	3 m

Producten	Type	Art.nr.	Aantal	kl. VKE
Beschermkap	SGR KS OR	6003758	Stuks	500 Stuks
Scheidingsschot 135 FS	TSG 135 FS	6062132	m	3 m
Dekselklem, universeel A2	DKU A2	6065600	Stuks	20 Stuks
Aftakplaat FS	KAB GR FS	6220139	Stuks	10 Stuks
