Zware draadgoot SGR 55 A2 3000 | 200 | 55 | 6 | 87 |
morepic-1 morepic-2 video-1 video-2

Zware draadgoot SGR 55 A2

Art.nr. 6000917 | EAN 4012196622139

3000 mm
55 mm
6 mm
Productbeschrijving
Productbeschrijving

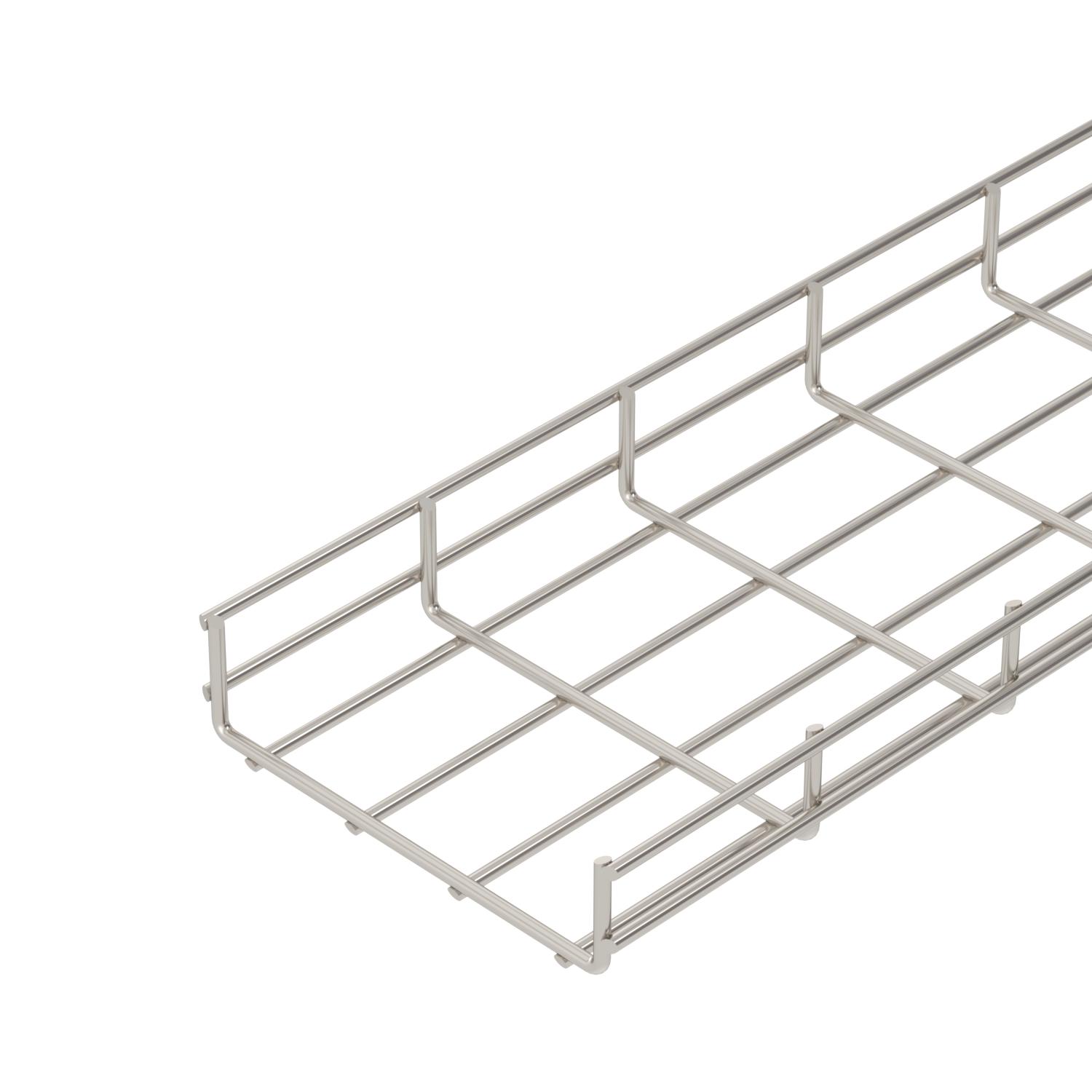

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Draadgoot, zijhoogte 55 mm
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 7,87 in
Breedte 200 mm
CO₂-voetafdruk (GWP) van wieg tot poort 11,783 kg CO₂e / 1 Meter

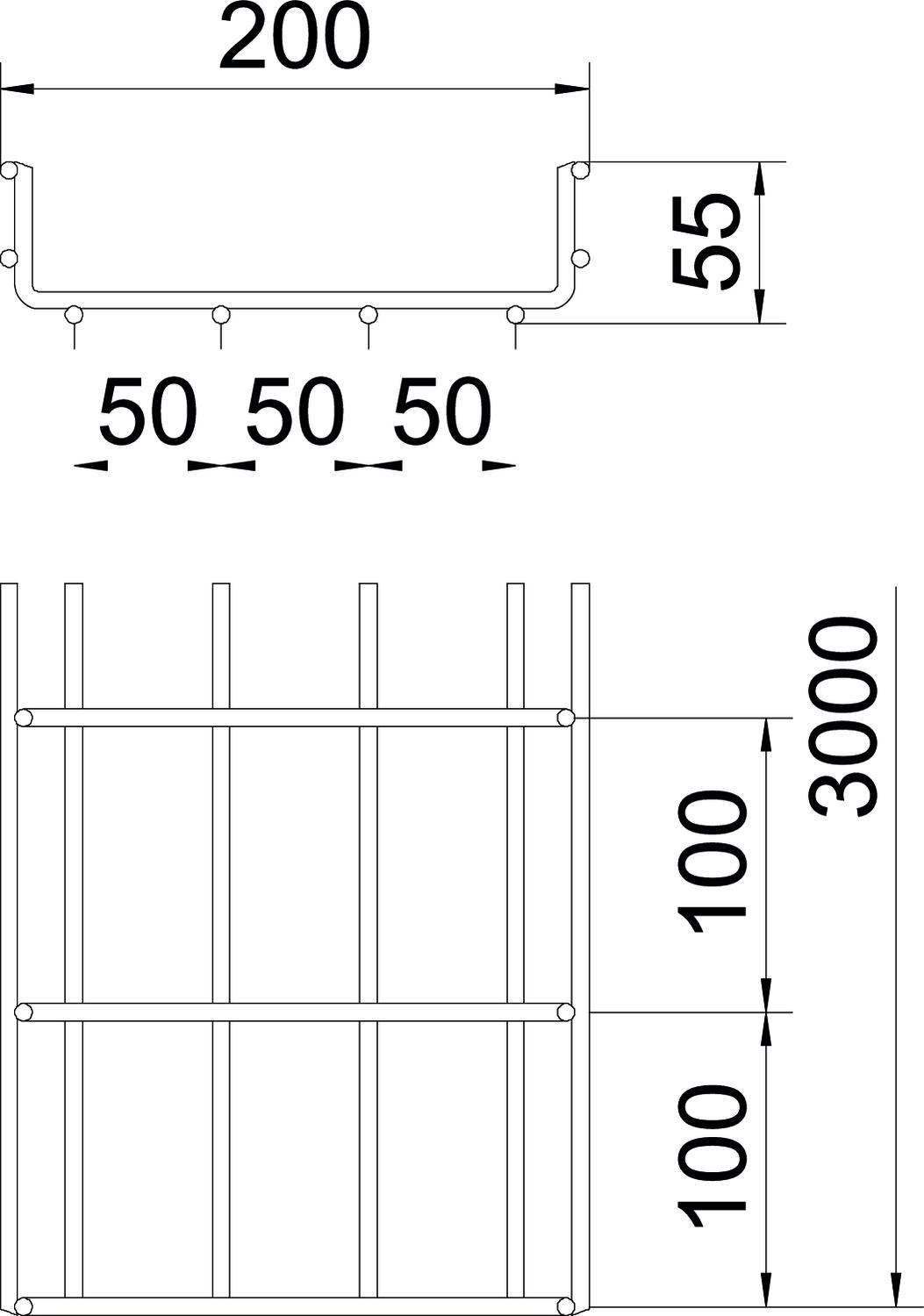

Dimensie 55x200x3000
Draaddiameter 6 mm
Hoogte 55 mm
Hoogte 2,17 in
Kleur roestvrij staal
Lengte 3000 mm
Maat B 200 mm
Materiaal Roestvast staal 1.4301
Nuttige doorsnede 8700 mm²
Nuttige doorsnede 87 cm²
Oppervlak blank, nabehandeld
Profielvorm U-vorm
Steunafstand 1,0 m 2 kN/m
Steunafstand 1,5 m 1,15 kN/m
Steunafstand 2,0 m 0,75 kN/m
Steunafstand 2,5 m 0,5 kN/m
Steunafstand 3,0 m 0,4 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder

Technische gegevens

Belastingsdiagram draadgoot type SGR 55

Belastingsdiagram draadgoot type SGR 55
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Art.nr. Aantal kl. VKE
SGR 55 100 A2 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000909
3 m
SGR 55 150 A2 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000913
3 m
SGR 55 200 A2 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000917
3 m
SGR 55 300 A2 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000925
3 m
SGR 55 400 A2 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000933
3 m
SGR 55 500 A2 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000941
3 m
SGR 55 600 A2 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000958
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verbinder A2 Verbinder A2 GUV 6 A2 6016574
20 Stuks
Deksel, ongeperforeerd A2 Deksel, ongeperforeerd A2 DRLU 200 A2 6052831
3 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Beschermkap Beschermkap SGR KS OR 6003758
500 Stuks
Scheidingsschot 45 A2 Scheidingsschot 45 A2 TSG 45 A2 6062025
3 m
Dekselklem, universeel A2 Dekselklem, universeel A2 DKU A2 6065600
20 Stuks
