Zware draadgoot SGR 55 G

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter	6 mm

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

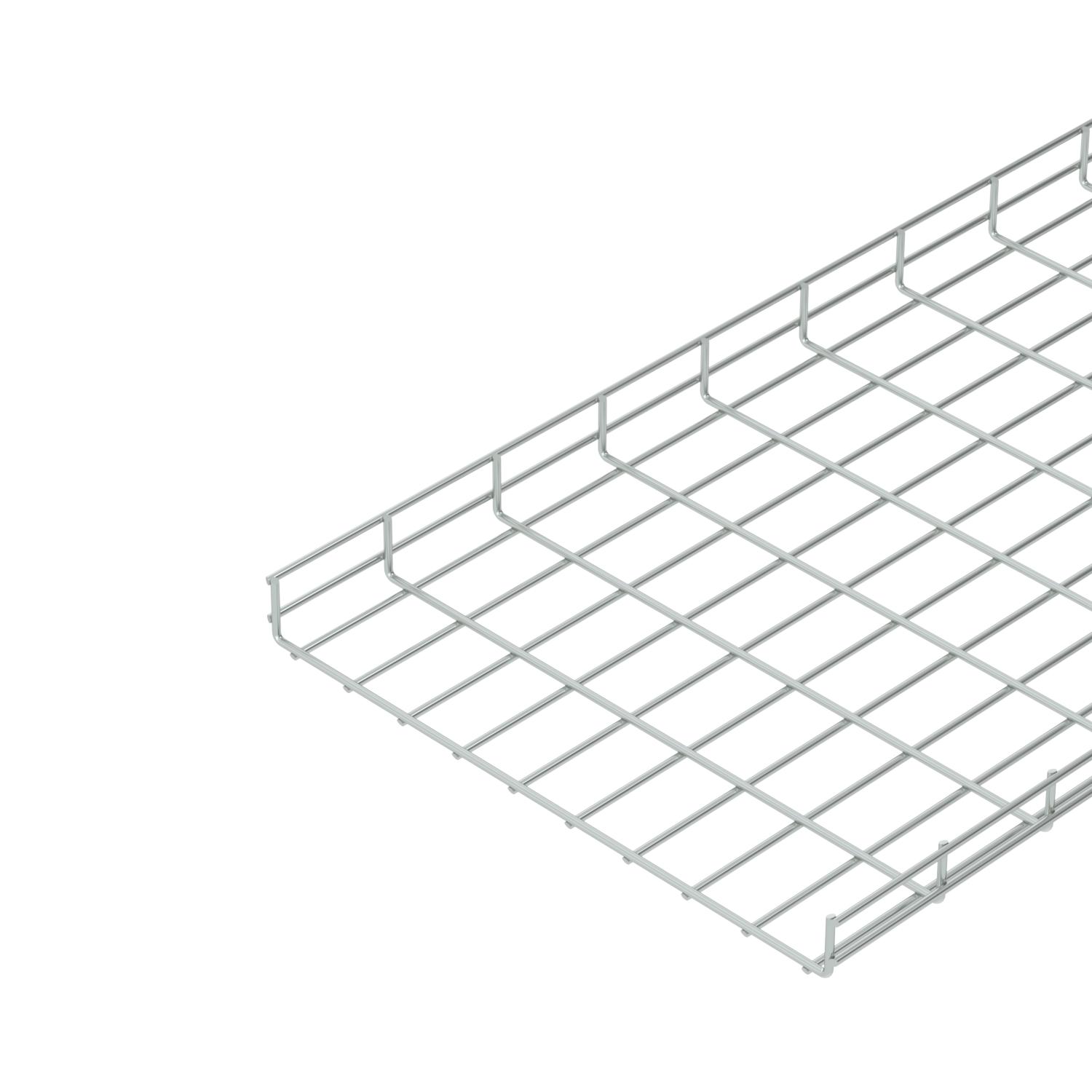

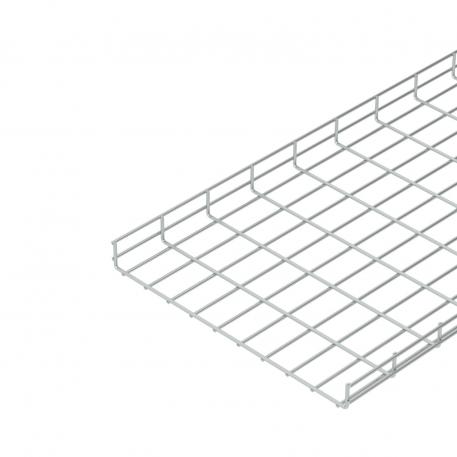

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	19,69 in
Breedte	500 mm
CO₂-voetafdruk (GWP) van wieg tot poort	8,14 kg CO₂e / 1 Meter

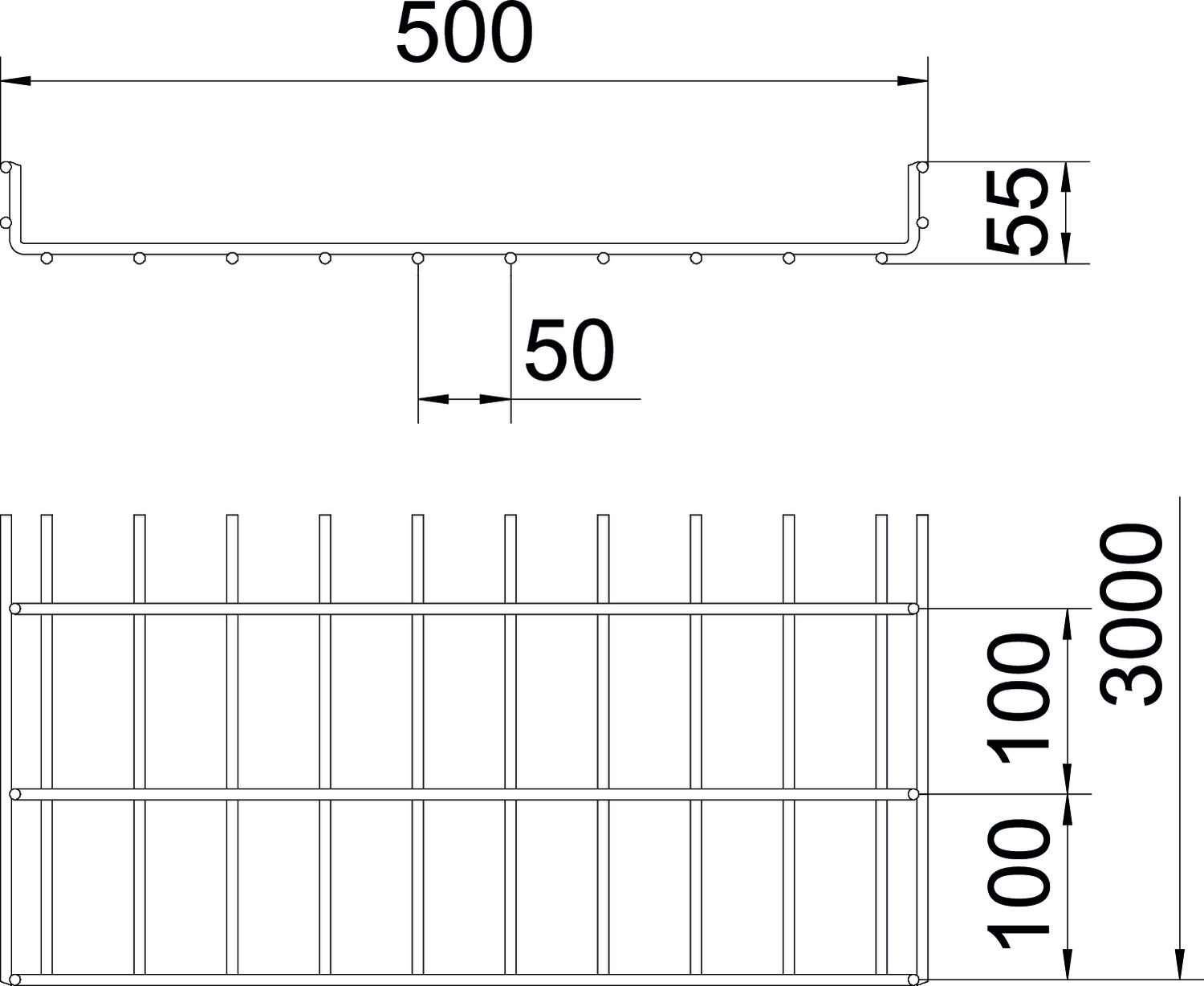

Dimensie	55x500x3000
Draaddiameter	6 mm
Functiebehoud	nee
Hoogte	2,17 in
Hoogte	55 mm
Kleur	zink
Lengte	3000 mm
Maat B	500 mm
Materiaal	Staal

Nuttige doorsnede	220 cm²
Nuttige doorsnede	22000 mm²
Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Steunafstand 1,0 m	2,9 kN/m
Steunafstand 1,5 m	1,5 kN/m
Steunafstand 2,0 m	0,75 kN/m
Steunafstand 3,0 m	0,4 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	nee	6005470	m	3 m
SGR 55 150 G	3000 mm	150 mm	55 mm	6 mm	63 cm²	nee	6005472	m	3 m
SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	nee	6005474	m	3 m
SGR 55 300 G	3000 mm	300 mm	55 mm	6 mm	129 cm²	nee	6005476	m	3 m
SGR 55 400 G	3000 mm	400 mm	55 mm	6 mm	175 cm²	nee	6005478	m	3 m
SGR 55 500 G	3000 mm	500 mm	55 mm	6 mm	220 cm²	nee	6005480	m	3 m
SGR 55 600 G	3000 mm	600 mm	55 mm	6 mm	265 cm²	nee	6005482	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder G	GUV 6 G	6016572	Stuks	20 Stuks
Deksel, niet-geperforeerd FS	DRLU 500 FS	6052512	m	3 m

Producten	Type	Art.nr.	Aantal	kl. VKE
Beschermkap	SGR KS OR	6003758	Stuks	500 Stuks
Scheidingsschot 45 FS	TSG 45 FS	6062033	m	3 m
Dekselklem, universeel A2	DKU A2	6065600	Stuks	20 Stuks
Aftakplaat FS	KAB GR FS	6220139	Stuks	10 Stuks
